（一） 分度裝置
當工件在一次裝夾后，壓根按一定有度或一定距離加工一組表面時，就要采用分度與轉位裝置。分度裝置除了在鉆床夾具上使用外，車床、銑床等專用夾具上也常使用。為實現工件在加工過程中的分度和轉位，在夾具中除有定們、夾緊機構外，還必須設有分度對定位和轉位機構，分試對定位和轉位機構的形式很多，一般由分度盤和定位銷兩部組成。
1、 分度與轉位
帶分度裝置夾具的特點是有分度與轉位所需要的分度盤和分度滾珠（或分度銷），根據它們相互位置關系可分為軸向分度和徑向分度。如圖1、圖2 所示。軸向分度是指分度和定位是向著分度盤加轉軸線方向進行的。這種分度裝置外形尺寸時，徑向公度的轉角誤差較軸向分度的要小，因此，在公度精度要求高的場合，常采用徑向分度。
2、 分度盤與分度銷
3、 （1）分度盤 回轉式分度盤上有與公度銷相適用的孔或槽。分度方式分為軸向分度（圖1）和徑向分度（圖2）兩種，軸向分度盤沿軸向開孔（圓孔或錐孔），徑和分度盤沿徑向開槽（直、些槽或型面）。
在圖1中，圖a為最常用的圓柱孔及圓柱；圖b是鑲有襯套的圓柱和菱形銷，圖c是圓錐孔和圓錐銷；圖d是圓柱銷；圖e是用鋼珠和彈簧成的分度卻和閏錐穴孔盤。
在圖2中，圖a是矩形槽盤；盤b、c是斜面槽盤；圖d是用齒形槽盤及其各種分度銷結構。
(2)分度銷 分度銷按其操縱方法分為手動分度銷、機動分度銷、自動分度銷等。

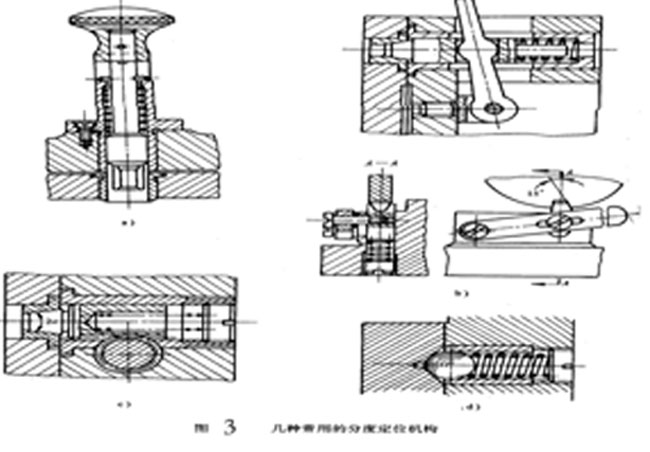

圖3為幾種常用的分度定位機構；圖c為齒輪齒條帶動分度銷的結構；圖d為自動退出和復進分度銷，其結構簡單，操作方便，但分度精度不高，定位也不可靠。
