鏜床夾具主要用于加工精密孔或孔系。它主要由鏜模底座、鏜查勘支架、鏜套、鏜桿以及必需的定位、夾緊裝置組成。鏜床夾具的種類按導向支架的布置形式分為雙支承鏜模、單支承鏜模和無支承鏜模三類。
（一） 鏜床夾具的實例

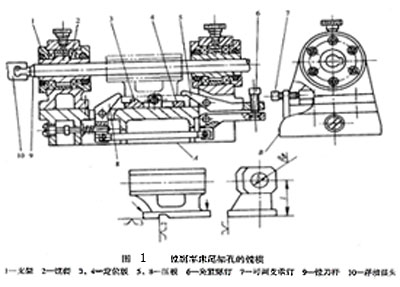

圖1為鏜削車床尾架孔的雙支承鏜模，鏜模的兩個支承分別設置在刀具的前方和后方，鏜刀桿9和主軸通過浮動接頭10聯接。工件以底面槽及側面在定位板3、4及可調支承釘7上定位，限制六個自由度，采用聯動夾緊機構夾緊，擰緊夾緊螺釘6，壓板5、8同時將工件夾緊。鏜模支架1上用回鏜套2來支承和引導鏜杜。鏜模以底面A安裝在機床工作臺上，其位置用B面找正。
（二） 鏜套
鏜套的結構形式和精度直接影響被加工的精度。常用的鏜套有兩類，即固定式鏜套和回轉式鏜套。

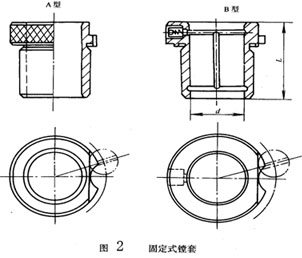

1、 固定式鏜套圖2與快換鉆套結構相似，加工時鏜套不隨鏜桿轉動。A型不帶油桿和油槽，靠鏜桿上開的油槽潤滑；B型則帶油杯和沒槽，使鏜套和鏜桿之間能充分地潤滑，從而減少鏜套的磨損。
固定式鏜套的優點是外形尺寸小，結構簡單，精度高。但鏜桿在鏜套之間能充分地潤作軸向移動，使鏜套容易磨損，因此只適用于低速鏜孔。
2、 回轉式鏜套
回轉式鏜套3隨鏜桿一起轉動，鏜桿與鏜套之間只有相對移動而無相對轉動，從而大大減少了鏜套的磨損，也不會因摩擦發熱而“卡死”。因此，它適適合于高速鏜孔。

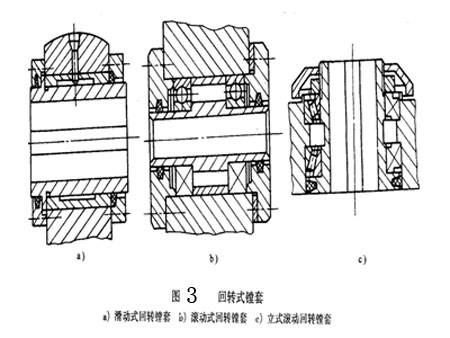

圖3為滑動式回轉鏜套，其結構尺寸較小，回轉精度高，減振性好，承載能力大，但需要充分潤滑，摩擦面的線速度不能大于0.3-0.4m/s，常用于精加工。圖3b為滾動式回轉鏜套，用于臥式鏜孔，由于鏜套與支架之間安裝了滾動軸承，所以回轉線速度可大大提高，一般u＞0.4m/s，但是徑向尺寸較大，回轉精度受軸承精度影響。圖3c為立式鏜孔用的回轉式鏜套。它的工作條件差，受切液和切屑的沖刷，一般設有防屑結構，并采用圓錐滾子軸承。
當工件孔直么大于鏜套孔徑時，需在鏜套上設引刀槽，使裝好刀的鏜桿能順利進入。
（三） 鏜床夾具上的其它結構
（1） 鏜床的引進結構 由于鏜套的結構類型不一樣，因此鏜桿的引進結構也不一樣。
（2） 鏜桿支架，鏜模支架主要用來安裝鏜套和承受切削力。要求有足夠的剛性和急定性，在結構上一般要有較大的安裝基面和設置必要的加強肋。而且支架上不允許安裝夾緊機構和承受力緊反力，以免支架變形而破壞精度。
（3） 鏜模底座 鏜模底座與其它夾具體相比要厚，且內腔設有十字形加強肋。
