工件以圓孔表面作為定位基面時，常用以下定位元件。
1、 圓柱銷（定位銷）

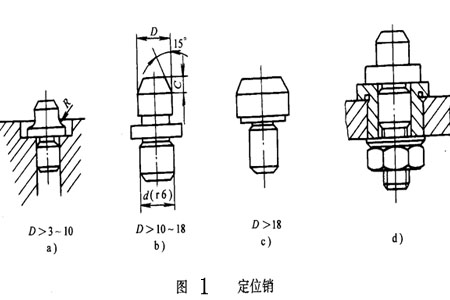

圓1為常用定位銷的結構。當工件孔徑較�。―=3-10）時，為增加定位銷剛度，避免銷子因受撞擊而折斷，或熱處理時淬裂，通常把根部倒成圓角。這時夾具體上應有沉孔，使定位銷的圓角總分沉入孔內而不會忍礙定位。大批大量生產時，為了便于定們銷的更換，可采用圖1d為常用 定位銷的結構形式。為便于工件湎利裝入，定位銷的頭部應有150倒角。
定位銷的工作部分直徑可按g5、g6、f6、f7制造，定位銷與夾具體的配合可用H7/r6、H7/n6,襯套與夾具體選用過渡配合H7/n6,其內徑與定位銷為間隙配合H7/h6、H7/h5.
2、 圓柱心軸

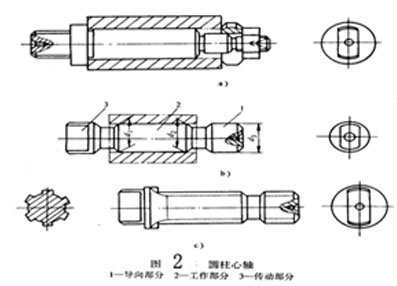

圖2為常用圓柱心軸的結構形式。圖2a 為間隙配合心軸。其定位部分直徑按h6、g6或f7制造，裝卸工件方便，但定定心業及其不高。為了減少因配合間隙而造成的工件能在一次裝夾中加工出來。
使用開口墊圈可實現快速裝卸工個，開口墊圈的兩端應互相平行。錄工件內孔與端面垂直度誤差較大時，應采用球面墊圈。
圖2b為過盈配合心軸，由導向總分1，工作部分2及傳動部分3組成。導向總分的作用是使工件迅速而準確地套入心軸，其直徑d3按e8制造，d3的基本尺士等于工件孔的最小極限尺寸，其長度約為工件定位孔長度的一半。工伯部分的直徑按r6制造，其基本尺寸等于孔的最大極限尺寸。當工件定位孔的長度與直徑之比L/d≤1時,心軸工作部分的直徑d1=d2.當長度比L/d＞1時，心軸的工作部分應稍帶錐度，這時d1按r6制造，其基本尺寸等于孔的最大極限尺寸；d2按h6制造，其基本尺寸等于孔的最小極限尺寸。心軸兩邊的凹槽是供車削工件端面時退刀用的。這種心軸制造簡單，定心準確、有用另設夾緊裝置，但裝卸工件不便，易損傷工個定位孔，固此多用于定心精度要求高的精加工。
圖2c是花鍵心軸，用于加工以花鍵孔定位的工件，當工件定位孔的長徑比L/d＞1時，工件部分可稍帶錐度。鍵心軸時，應根據工件的 沒定位方式來確定定位心軸的結構，其配合可參考上述兩種心軸。
