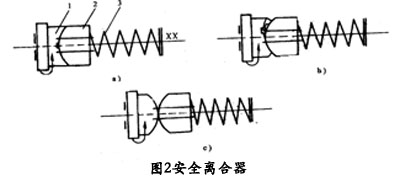

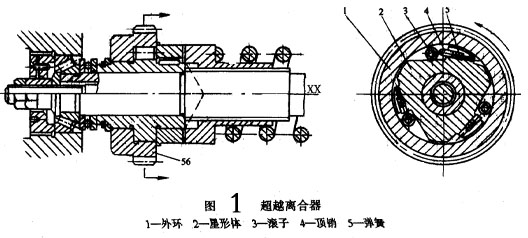

進給過程中，當進給力過大或刀架移動受到阻礙時，為了避免損壞傳動機構，在溜板箱中設置有安全離合器M7,使刀架在過載時能自動停止進給，所以亦稱之為進給的過載保護裝置。安全離合器的工作原理見圖1，由光杠傳來的運動經單向超離合器的外環好齒輪Z56，并通過滾子傳給星形體見圖2，再經過平鍵傳至M7的左半部1，然后由其螺旋形端面齒傳至離合器的右半部2，再經過花鍵傳至ⅩⅩ，離合器的右半部2后端的彈簧3的彈力，克服離合器在傳遞扭矩時所產生的軸向分力，使離合器左、右部分保持嚙合見圖2a
機床過載時，蝸桿ⅩⅩ上的阻力矩加大，安全離合器傳遞的轉矩也加大，因而作用在螺旋形端面齒上的軸向力也加大，當軸向力超過規定值時，軸向力將超過彈簧3的彈性力，彈簧不再保持離合器左、右兩半相嚙合，于是軸向力便將離合右半部推開。見圖2b，這時離合器左半間1繼續旋轉，而離合器右間部卻不能被帶動，所以在兩者之間產生打滑現象，見圖2c，使傳動鏈斷開，于是保護了傳動機構，使它們不致因過載而損壞。當過載現象排除后由于彈簧3的彈力 ，安全離合器恢復嚙合，重新正常工作。
機床許用的最大進給力決定于彈簧3的彈力，并可通過調整彈簧的壓縮量來改變彈力的大小。
