章動活齒傳動減速機專利

來源：減速機信息網 時間：2008-6-30 17:09:22　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200520109460	申請日：	2005/06/07
公開號：		公告號：	2802198
授權日：	2006-8-2	授權公告日：	2006-8-2
專利類別：	新型	國別省市代碼：	91[中國\|大連]
代理機構代碼：	21212	代理人：	李洪福
發明名稱：	章動活齒傳動減速機
國際分類號：	F16H 13/08
范疇分類號：	27D
發明人：	王廣欣;朱莉莉
申請人：	大連交通大學
申請人地址：	遼寧省大連市黃河路794號358#
郵編：	116028
文摘：
本實用新型公開了一種章動活齒傳動減速機，包括輸入軸、輸出軸；輸入軸的偏置軸段位置通過軸承連接有章動盤；章動盤朝向輸入軸的端面在圓周方向上通過間隔布置的第一鋼球組球面活齒嚙合于固定盤，固定盤固定連接于機座上；章動盤朝向輸出軸的端面在圓周方向上通過間隔布置的第二鋼球組球面活齒嚙合于轉動盤，轉動盤與機座之間設置有軸承。利用滾動副鋼球為中介體，通過章動盤分別與固定盤之間、輸出軸上的行星轉動盤之間活齒的滾動嚙合，實現恒速比的嚙合傳動。本減速機適用于精密傳動裝置中；具有傳動精度高、傳動剛度高、傳動效率高、零件數量少、體積小、重量輕、傳動比大、壽命長、承載能力大以及無需輸出機構的特點。
主權利要求：
一種章動活齒傳動減速機，包括插裝于端蓋（２）與機座（５）由支撐軸承（２５）支撐的輸入軸（１），以及插裝于軸承端蓋（１７）中的輸出軸（１６），其特征在于，所述輸入軸（１）的偏置軸段位置通過軸承連接有章動盤（２１）；所述章動盤（２１）朝向所述輸入軸（１）的端面在圓周方向上通過間隔布置的第一鋼球組（１１）球面活齒嚙合于固定盤（７），所述固定盤（７）固定連接于機座（５）上；所述章動盤（２１）朝向所述輸出軸（１６）的端面在圓周方向上通過間隔布置的第二鋼球組（１４）球面活齒嚙合于轉動盤（１９），所述轉動盤（１９）與所述機座（５）之間設置有軸承（１２），所述轉動盤（１９）連接于所述輸出軸（１６）。
優先權項：

PCT 項

法律狀態：[免責聲明]	2007-12-19;放棄日

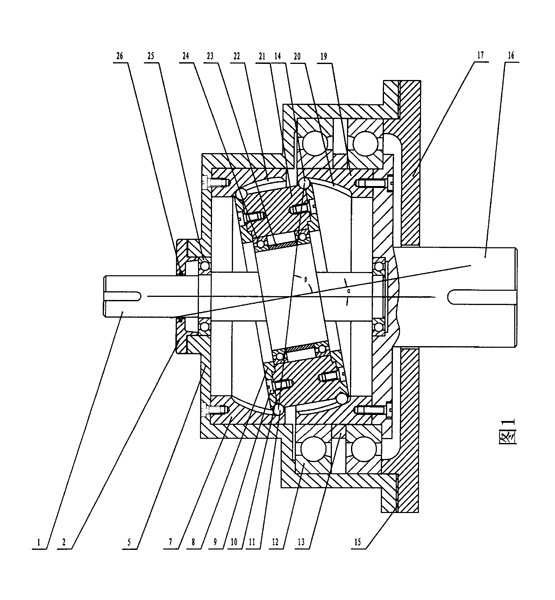

主附圖

章動活齒傳動減速機
