| 發明名稱： |
擺線減速電機 |
| 國際分類號： |
H02K 7/116 |
| 范疇分類號： |
37A |
| 發明人： |
吳聲震 |
| 申請人： |
吳聲震;王慶忠;王慶雨 |
| 申請人地址： |
浙江省平陽縣昆陽鎮白石街4號樓761室 |
| 郵編： |
325400 |
| 文摘： |
| 本發明涉及機電一體技術領域，一種減速與電磁驅動有機組成一體的新型電動機。其主要特征在于電機與減速機二者的機座融為一體，即一個共同機座，同時在機座前端內腔有二圓環壁構成針齒殼。本發明突破了數百年來電動機必須串聯減速機的傳統方式。比之德國ＳＥＷ公司、Ｌｅｎｚｅ公司及日本住友ＡＬＴＡＸ的產品軸的尺寸縮短３０～４５％，重量減輕３０～４０％，制造成本低等優點。 |
| 主權利要求： |

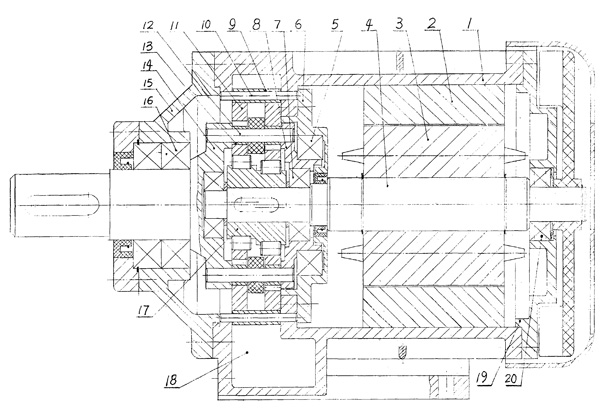

| 一種由電磁傳動與擺線減速兩部分有機組合一體的新型電動機，其中電磁傳動主要由定子、轉子、軸、端蓋及軸承構成；擺線減速主要由擺線輪、針齒輪、Ｗ輸出機構及偏心軸承構成，其主要特征在于：電磁傳動與擺線減速兩者機座融為一體，即共有機座［１］，機座內腔前端有兩圓環壁既構成針齒殼，又作為機座的加強筋，并且在對應于針齒殼下部有一儲油腔［１８］，儲油腔的側壁亦作為加強筋而大大提高機座的機械強度，其中： １）機座［１］、定子［２］、轉子［３］、軸［４］、端蓋［６］及軸承［７］、［５］、［２０］構成電磁傳動，端蓋［６］與內腔圓環壁聯接，軸［４］由軸承［７］、［２０］分別定位在柱銷均載環［８］與端蓋［１９］內孔中，而均載環外圓由軸承［５］定位在端蓋［６］內孔中； ２）機座［１］、裝在兩圓環壁均布孔中的針齒［１０］、針套［９］、擺線輪［１１］、柱銷［１２］、柱套［１３］、偏心軸承［１７］、輸出軸［１４］、軸承［１６］及前端蓋［１５］構成擺線減速傳動，針齒殼為內腔兩圓環壁，均載環［８］用來提高柱銷的彎曲強度。 |
