| 申請?zhí)枺?/TD>
| 01226151 |
申請日： |
2001/06/05 |
| 公開號： |
|
公告號： |
2479676 |
| 授權日： |
|
授權公告日： |
2002-2-27 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
擺線減速電機 |
| 國際分類號： |
H02K 7/116 |
| 范疇分類號： |
37A |
| 發明人： |
吳聲震 |
| 申請人： |
吳聲震;王慶忠;王慶雨 |
| 申請人地址： |
浙江省平陽縣昆陽鎮白石街4號樓761室 |
| 郵編： |
325400 |
| 文摘： |
| 本新型擺線減速電機涉及機、電一體技術領域，一種減速與電磁傳動有機組成一體的新型電機。其主要特征在于擺線減速部件中的針齒殼與端蓋直接裝配在電機機座上。本新型突破了數百年來電機必須串聯減速機的傳動方式。比之德國ＳＥＷ公司，Ｌｅｎｚｅ公司及日本住友ＡＬＴＡＸ產品軸的縮短２５～４０％，重量軸２０～３５％，結構更緊湊，更適宜于主機配套。 |
| 主權利要求： |

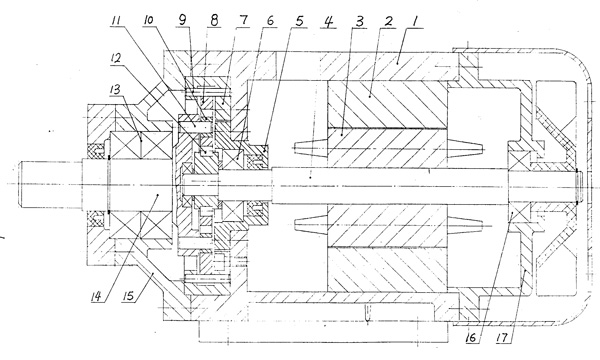

| 一種由擺線減速與電磁傳動構成的擺線減速電機，其中擺線減速主要由擺線輪［８］、針銷［９］、針齒殼［７］、柱銷［１１］、柱套［１０］、輸出軸［１４］、偏心軸承［１２］、軸承［１３］及端蓋［１５］組成，電磁傳動主要由機座［１］、定子［２］、轉子［３］、主軸［４］、軸承［６］、［１６］及前后端蓋［５］、［１７］組成，其特征在于： ａ）擺線減速部件中的針齒殼［７］聯接在電機機座［１］前端； ｂ）擺線減速部件中的端蓋［１５］與電機機座［１］前端聯接一體，端蓋內孔用軸承［１３］支承輸出軸［１４］； ｃ）電機主軸［４］輸出端裝配偏心軸承［１２］； ｄ）電機主軸［４］分別由軸承［６］、［１６］支承在前后端蓋［５］、［１７］孔中，前后端蓋分別聯接在機座［１］的前、后端。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-7-27;因費用終止日 |
| |
