帶解脫裝置的行星減速機構 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
蔡馳名;鄭志發 |
| 申請人： |
浙江先鋒機械有限公司 |
| 申請人地址： |
浙江省桐鄉市經濟開發區石門路10號 |
| 郵編： |
314500 |
| 文摘： |

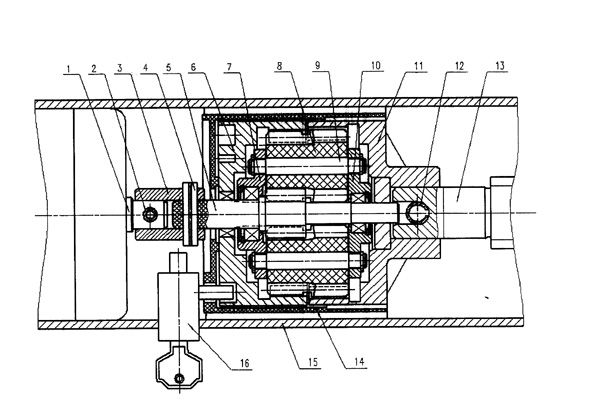

| 本實用新型公開了一種在開門機、卷門機上使用的一種動力機構，尤其是一種帶解脫裝置的行星減速機構。本實用新型的目的提供一種傳動平穩、占用體積小的帶解脫裝置的行星減速機構。包括電機軸、聯軸器、中心齒軸、兩個內齒圈、與內齒圈相配套的兩行星架、行星輪、行星輪軸、內齒圈、輸出軸、外殼、鎖，所述的中心齒軸一端與電機軸用聯軸器連接成一體；中心齒軸周邊嚙合有三個均分成１２０°的行星輪，行星輪是繞行星輪軸旋轉的，三個行星輪軸與兩側的行星架聯成一體，兩行星架又都用軸承固定在中心齒軸上；所述的兩內齒圈與三個行星輪同時嚙合，所述的兩內齒圈的齒數不等；與齒數少的內齒圈連接的是固定在外殼上的鎖；而另一內齒圈通過彈性銷與輸出軸聯成一體，兩內齒圈都通過軸承或銅套固定在中心齒軸上。它具有結構簡單、使用方便等特點。 |
| 主權利要求： |
| 一種帶解脫裝置的行星減速機構，其特征在于：它包括電機軸、聯軸器、中心齒軸、兩個內齒圈、與內齒圈相配套的兩行星架、行星輪、行星輪軸、內齒圈、輸出軸、外殼、鎖，所述的中心齒軸一端與電機軸用聯軸器連接成一體；中心齒軸周邊嚙合有三個均分成１２０°的行星輪，行星輪是繞行星輪軸旋轉的，三個行星輪軸與兩側的行星架聯成一體，兩行星架又都用軸承固定在中心齒軸上；所述的兩內齒圈與三個行星輪同時嚙合，所述的兩內齒圈的齒數不等；與齒數少的內齒圈連接的是固定在外殼上的鎖；而另一內齒圈通過彈性銷與輸出軸聯成一體，兩內齒圈都通過軸承或銅套固定在中心齒軸上。 |
