| 申請?zhí)枺?/TD>
| 200720070136 |
申請日： |
2007/05/23 |
| 公開號： |
|
公告號： |
201041220 |
| 授權日： |
2008-3-26 |
授權公告日： |
2008-3-26 |
| 專利類別： |
新型 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
31001 |
代理人： |
翁若瑩 |
| 發明名稱： |
一種帶有輸出軸系簡支梁結構的擺線針輪減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
喬華山;杜德意 |
| 申請人： |
上海減速機械廠有限公司 |
| 申請人地址： |
上海市長壽路19號 |
| 郵編： |
200060 |
| 文摘： |
| 本實用新型涉及一種帶有輸出軸系簡支梁結構的擺線針輪減速機，包括機體、輸入軸、輸入端蓋、擺線齒輪、針齒殼、針齒、輸出銷軸、輸出軸、輸出軸承、偏心軸承，輸入軸通過偏心軸承設于機體的中間，擺線齒輪與偏心軸承嚙合，針齒殼內的針齒設于擺線齒輪外，針齒殼外設有輸出銷軸，輸入端蓋設于輸入軸的前端，輸出軸與輸入軸連接，在輸出軸上設有兩個輸出軸承，其特征在于，在兩個輸出軸承之間設有輸出齒輪，輸出軸的端頭通過擋環和端軸承設于機體內，輸出軸的頂端設有悶蓋。本實用新型的優點是輸出時即使在較大徑向力的工況下仍能使用而不致失效，當采用齒輪、鏈輪輸出時也能使用。 |
| 主權利要求： |

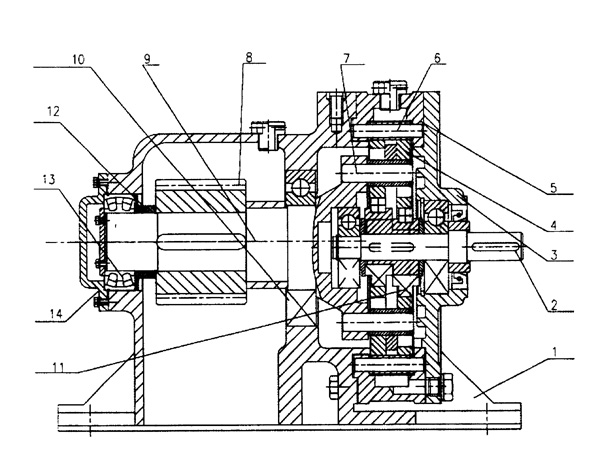

| 一種帶有輸出軸系簡支梁結構的擺線針輪減速機，包括機體（１）、輸入軸（２）、輸入端蓋（３）、擺線齒輪（４）、針齒殼（５）、針齒（６）、輸出銷軸（７）、輸出軸（９）、輸出軸承（１０）、偏心軸承（１１），輸入軸（２）通過偏心套和偏心軸承（１１）設于機體（１）的中間，擺線齒輪（４）與偏心軸承（１１）嚙合，針齒殼（５）內的針齒（６）設于擺線齒輪（４）外，針齒殼（５）外設有輸出銷軸（７），輸入端蓋（３）通過輸入軸封和輸入軸承設于輸入軸（２）的前端，輸出軸（９）通過輸入輔助軸承與輸入軸（２）連接，在輸出軸（９）上設有兩個輸出軸承（１０），其特征在于，在兩個輸出軸承（１０）之間設有輸出齒輪（８），輸出軸（９）的端頭通過擋環（１２）和端軸承（１３）設于機體（１）內，輸出軸（９）的頂端設有悶蓋（１４）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
