| 申請?zhí)枺?/TD>
| 200720070135 |
申請日： |
2007/05/23 |
| 公開號： |
|
公告號： |
201041219 |
| 授權日： |
2008-3-26 |
授權公告日： |
2008-3-26 |
| 專利類別： |
新型 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
31001 |
代理人： |
翁若瑩 |
| 發明名稱： |
一種帶有輸入軸系卸荷結構的擺線針輪減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
李國亮 |
| 申請人： |
上海減速機械廠有限公司 |
| 申請人地址： |
上海市長壽路19號 |
| 郵編： |
200060 |
| 文摘： |
| 本實用新型涉及一種帶有輸入軸系卸荷結構的擺線針輪減速機，包括機體、輸入軸、輸入端蓋、擺線齒輪、針齒殼、針齒、輸出銷軸、輸出軸、輸出軸承、偏心軸承，輸入軸通過偏心套和偏心軸承設于機體的中間，擺線齒輪與偏心軸承嚙合，針齒殼內的針齒設于擺線齒輪外，針齒殼外設有輸出銷軸，輸入端蓋通過輸入軸封和輸入軸承設于輸入軸的前端，輸出軸通過輸入輔助軸承與輸入軸連接，在輸出軸上設有兩個輸出軸承，其特征在于，在輸入軸的端頭通過卸荷軸承設有輸入帶輪，在輸入軸頂端設有花鍵盤。本實用新型的優點是輸入端的受力狀態得到改善，在各種工況下都能使用。 |
| 主權利要求： |

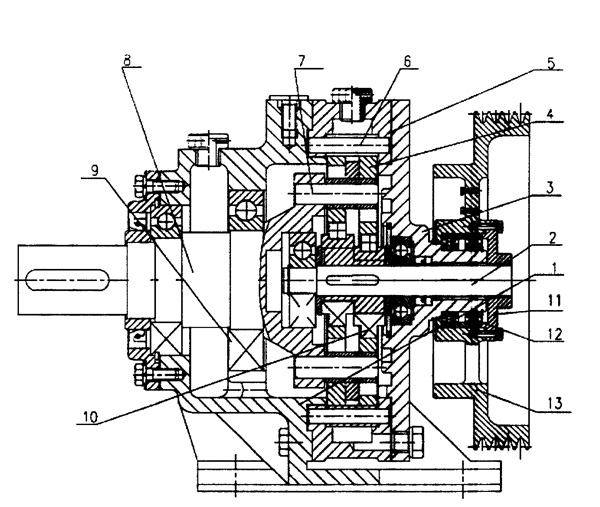

| 一種帶有輸入軸系卸荷結構的擺線針輪減速機，包括機體（１）、輸入軸（２）、輸入端蓋（３）、擺線齒輪（４）、針齒殼（５）、針齒（６）、輸出銷軸（７）、輸出軸（８）、輸出軸承（９）、偏心軸承（１０），輸入軸（２）通過偏心套和偏心軸承（１０）設于機體（１）的中間，擺線齒輪（４）與偏心軸承（１０）嚙合，針齒殼（５）內的針齒（６）設于擺線齒輪（４）外，針齒殼（５）外設有輸出銷軸（７），輸入端蓋（３）通過輸入軸封和輸入軸承設于輸入軸（２）的前端，輸出軸（８）通過輸入輔助軸承與輸入軸（２）連接，在輸出軸（８）上設有兩個輸出軸承（９），其特征在于，在輸入軸（２）的端頭通過卸荷軸承（１２）設有輸入帶輪（１３），在輸入軸（２）頂端設有花鍵盤（１１）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
