| 申請?zhí)枺?/TD>
| 200620148656 |
申請日： |
2006/10/17 |
| 公開號： |
|
公告號： |
200965021 |
| 授權日： |
2007-10-24 |
授權公告日： |
2007-10-24 |
| 專利類別： |
新型 |
國別省市代碼： |
71[中國|臺灣] |
| 代理機構代碼： |
11252 |
代理人： |
張應 吳蘭柱 |
| 發明名稱： |
減速機的離合裝置 |
| 國際分類號： |
F16D 11/00 |
| 范疇分類號： |
27C |
| 發明人： |
呂文祥 |
| 申請人： |
呂文祥 |
| 申請人地址： |
中國臺灣省嘉義市通化二街83號 |
| 郵編： |
|
| 文摘： |

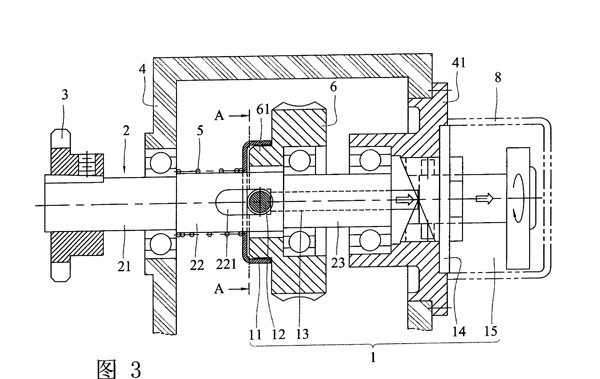

| 一種減速機的離合裝置，包含一個可動環、一個栓軸、一個作用桿、一個固定座及一個操作轉鈕；栓軸穿容于轉軸第二段跑道形孔內部的軸件，在栓軸外部套組有四個軸襯，且第二、三軸襯之間留設一個間隙；作用桿穿容于轉軸第三段容桿孔內部的桿體，其內端抵設于栓軸的間隙中；可動環的中心處設有軸孔，其軸孔供轉軸的第二段穿貫，轉軸的第二段設有跑道形孔；栓軸的二端抵靠于可動環內壁；固定座，其由外而內固設于機殼另側壁的法蘭中心處，其內壁設一個具有穿孔的凸環，且凸環之前緣設有二形體對稱的斜面，于二斜面的底部與頂面分別設以下限嵌槽與上限嵌槽。 |
| 主權利要求： |
| 一種減速機的離合裝置，包含一個可動環、一個栓軸、一個作用桿、一個固定座及一個操作轉鈕；所述的栓軸穿容于轉軸第二段跑道形孔內部的軸件，在栓軸外部套組有第一、二、三、四軸襯，且第二、三軸襯之間留設一個間隙；所述的作用桿穿容于轉軸第三段容桿孔內部的桿體，其內端抵設于栓軸的間隙中；其特征在于： 可動環的中心處設有軸孔，其軸孔供轉軸的第二段穿貫，且轉軸的第二段設有跑道形孔； 栓軸的二端抵靠于可動環內壁； 固定座，其由外而內固設于機殼另側壁的法蘭中心處，其內壁設一個具有穿孔的凸環，且凸環之前緣設有二形體對稱的斜面，于二斜面的底部與頂面分別設以下限嵌槽與上限嵌槽； 操作轉鈕，由施力環、作用軸及二限位凸塊組成，其作用軸的外端與施力環的內壁中心處連結，且作用軸穿貫固定座中心穿孔的內端再與限位凸塊結合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
