| 申請?zhí)枺?/TD>
| 02268626 |
申請日： |
2002/08/02 |
| 公開號： |
|
公告號： |
2565780 |
| 授權日： |
|
授權公告日： |
2003-8-13 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
擺線針輪減速機電動滾筒 |
| 國際分類號： |
B65G 23/08 |
| 范疇分類號： |
32F |
| 發明人： |
李文亮 |
| 申請人： |
李文亮 |
| 申請人地址： |
山東省臨朐縣朐陽街13號臨朐師范學校智能設備廠 |
| 郵編： |
262600 |
| 文摘： |

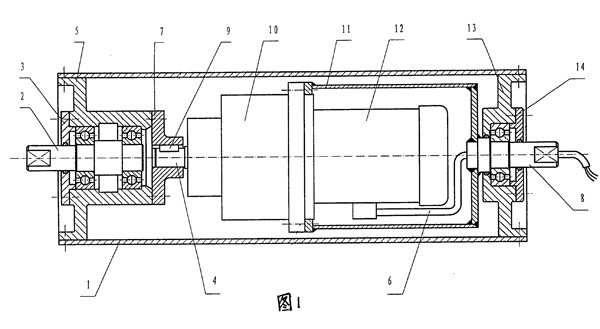

| 本實用新型屬于一種皮帶輸送機用的電動滾筒。它包括有滾筒外殼１，在滾筒外殼的內孔兩端部分別固定有左軸承支架５和右軸承支架１３，在左、右軸承支架的中心孔內通過軸承分別安裝有左支承軸２和右支承軸８，其右支承軸的左端與減速機支架１１的右端固定連接，減速機支架左端與擺線針輪減速機１０固定連接，電機１２固定安裝在擺線針輪減速機的右端，擺線針輪減速機的左端輸出軸通過連接機構９與固定安裝在左軸承支架５右端的輸出軸法蘭７相連接構成。本電動滾筒結構也比較簡單、成本低廉、便于維護。 |
| 主權利要求： |
| 擺線針輪減速機電動滾筒，它包括有滾筒外殼（１），其特征在于：在滾筒外殼（１）的內孔兩端部分別固定有左軸承支架（５）和右軸承支架（１３），在左軸承支架（５）和右軸承支架（１３）的中心孔內通過軸承分別安裝有左支承軸（２）和右支承軸（８），其右支承軸（８）的左端與減速機支架（１１）的右端固定連接，減速機支架（１１）左端與擺線針輪減速機（１０）固定連接，電機（１２）固定安裝在擺線針輪減速機（１０）的右端，電機（５）的轉軸與擺線針輪減速機（１０）的輸入軸連接，擺線針輪減速機（１０）左端的輸出軸通過連接機構（９）與固定安裝在左軸承支架（５）右端的輸出軸法蘭（７）相連接構成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-9-21;因費用終止日 |
