| 申請?zhí)枺?/TD>
| 200410010311 |
申請日： |
2004/05/31 |
| 公開日： |
2005/12/07 |
公告日： |
|
| 公開號： |
1705208 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
41[中國|河南] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
逆變器供電的多三相交流同步電動機 |
| 國際分類號： |
H02K 19/10;H02P 7/62 |
| 范疇分類號： |
|
| 發明人： |
王曉雷 |
| 申請人： |
中原工學院 |
| 申請人地址： |
河南省鄭州市中原中路41號 |
| 郵編： |
450007 |
| 文摘： |

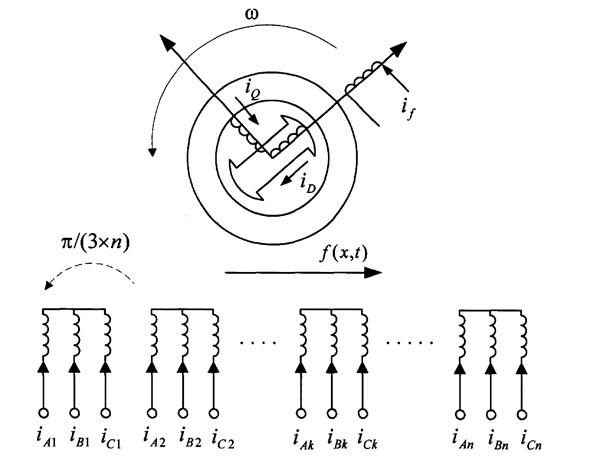

| 本發明涉及一種逆變器供電的多三相交流同步電動機。該電機的定子繞組具有多組在電路上獨立的三相對稱繞組，這些對稱三相繞組的組與組之間僅有磁路的互相耦合關系，沒有電路上的直接聯系，對于每一組采用星形連接的三相繞組，都具有各自的獨立中性點，并且這些中性點在電路上互相隔離；對于每一組采用三角形連接的三相繞組而言，這些三相繞組在電路也是上互相隔離的。多三相同步電動機定子繞組總的相數具有３的倍數特征，即該電動機的總相數為：２×３相、３×３相、４×３相、５×３相、６×３相、７×３相、８×３相…ｎ×３相（ｎ＝２，３，４…，ｎ為大于１的正整數）。獨立三相內部每相之間的相位差均為對稱１２０°。相鄰的三相繞組之間，其對應相的相位差是π／（ｎ×３）。多三相交流同步電動機是由多三相逆變器電源所供電的，該逆變器是多相逆變器的一種特殊的結構組合，相鄰組三相逆變器的供電相位差也是π／（ｎ×３）。 |
| 主權利要求： |
| 一種逆變器供電的同步電動機，其特征在于： ａ、該電機的定子繞組具有多組在電路上獨立的三相對稱繞組，這些對稱三相繞組的組與組之間僅有磁路的互相耦合關系，沒有電路上的直接聯系，對于每一組采用星形連接的三相繞組，都具有各自的獨立中性點，并且這些中性點在電路上互相隔離；對于每一組采用三角形連接的三相繞組而言，這些三相繞組在電路也是上互相隔離的，多三相同步電動機定子繞組總的相數具有３的倍數特征，即該電動機的總相數為：２×３相、３×３相、４×３相、５×３相、６×３相、７×３相、８×３相…ｎ×３相（ｎ＝２，３，４…，ｎ為大于１的正整數）； �。狻�(duì)于ｎ個獨立三相繞組，其相鄰兩個三相繞組在空間的位移電角度可以采用位移１８０°／（ｎ×３）、或者０≤β＜１８０°／（ｎ×３）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
