斜齒輪—錐齒輪三級傳動減速機 專利

來源：減速機信息網 時間：2008-7-1 8:23:30　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200520025926	申請日：	2005/05/20
公開號：		公告號：	2793433
授權日：	2006-7-5	授權公告日：	2006-7-5
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12101	代理人：	王淦緒
發明名稱：	斜齒輪—錐齒輪三級傳動減速機
國際分類號：	F16H 1/20
范疇分類號：	27D
發明人：	張謙;黃少蓮;王愛民
申請人：	天津減速機股份有限公司
申請人地址：	天津市河?xùn)\|區程林莊路8號
郵編：	300160
文摘：
本實用新型涉及一種斜齒輪－錐齒輪三級傳動減速機。輸入小斜齒輪與輸入大斜齒輪相嚙合，形成第一級減速；小錐齒輪與大錐齒輪相嚙合，形成第二級減速；輸出小斜齒輪與輸出大斜齒輪相嚙合形成第三級減速。輸出軸可為空心軸或?qū)嵭妮S，并可垂直輸出轉矩。錐齒輪軸的外側裝有圓螺母，對滾柱軸承的間隙進行調整，既方便、又精確。上述三級傳動的所有齒輪副，均采用高強度耐磨合金，其表面經滲碳硬化處理成硬齒面，故本機的承載能力強，傳動轉矩大，耐磨性能好，使用壽命長。本機的功率范圍大（０．１８～２００ｋＷ），減速比跨距大（７～１５４）、間隔�。ㄗ钚H為１～２）。安裝形式有法蘭安裝和地腳安裝，可立臥兩用。還有：立、臥、仰、倒等多種安裝形式，可滿足用戶的多種需求，并可替代同類進口產品。
主權利要求：
一種斜齒輪－錐齒輪三級傳動減速機，由輸出大斜齒輪（１）、小錐齒輪（２）、輸入大斜齒輪（３）、輸入小斜齒輪（４）、箱體（５）、電動機（６）、圓螺母（７）、輸出軸（８）、大錐齒輪（９）、輸出小斜齒輪（１０）、軸承、油封、油封蓋、鍵、擋圈、調整墊和緊固件組成；其特征是：電動機（６）的法蘭蓋通過定位止口、緊固件固裝在箱體（５）的輸入面上，電動機（６）的輸出軸通過鍵、擋圈固裝一個輸入小斜齒輪（４），輸入小斜齒輪（４）嚙合輸入大斜齒輪（３）；輸入大斜齒輪（３）通過鍵、擋圈固裝在錐齒輪軸一端的軸臺上，此軸臺的外側裝有用于調整滾柱軸承間隙的圓螺母（７），錐齒輪軸的另一端的小錐齒輪（２）嚙合大錐齒輪（９）；大錐齒輪（９）通過鍵固裝在輸出小斜齒輪軸上，輸出小斜齒輪（１０）嚙合輸出大斜齒輪（１）；輸出大斜齒輪（１）通過鍵固裝在輸出軸（８）的中部軸臺上，輸出軸（８）的兩端分別固裝有支撐軸承，兩個支撐軸承的外側分別安裝有擋圈、油封及油封蓋。
優先權項：

PCT 項

法律狀態：[免責聲明]

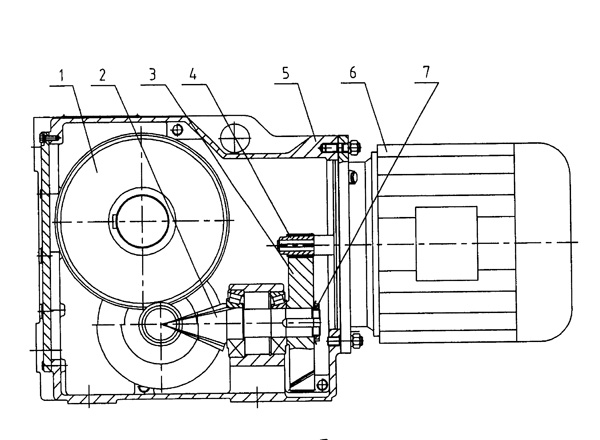

主附圖

斜齒輪—錐齒輪三級傳動減速機
