申請?zhí)枺?/TD>
| 200520080706 |
申請日: |
2005/02/26 |
公開號: |
|
公告號: |
2788935 |
授權日: |
2006-6-21 |
授權公告日: |
2006-6-21 |
專利類別: |
新型 |
國別省市代碼: |
37[中國|山東] |
代理機構代碼: |
37103 |
代理人: |
耿霞 |
發明名稱: |
近凈形化制造減速機齒輪鑄坯的模具 |
國際分類號: |
B22C 9/28 |
范疇分類號: |
25D |
發明人: |
陳維璽 |
申請人: |
陳維璽 |
申請人地址: |
山東省淄博市博山區八陡鎮中心花園小區2號樓中單元二樓西 |
郵編: |
255200 |
文摘: |

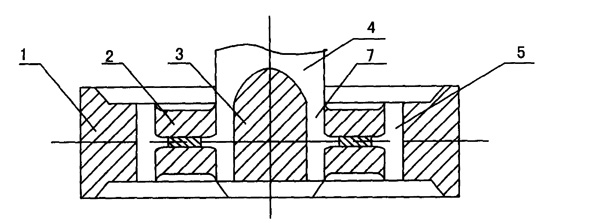

近凈形化制造減速機齒輪鑄坯的模具,由金屬外環、位于金屬外環內的內芯和中心芯塊組成,內芯的外緣與金屬外環之間留有齒輪外緣形成的空間,內芯的內緣與中心芯塊之間留有形成齒輪中心軸孔外緣的空間,同時為金屬液澆鑄口,內芯內具有形成齒輪輻筋的空間。內芯及中心芯塊的結構可以是現有結構方式,既可以是一體化的結構,也可以是組合結構。金屬外環起到了激冷導熱的作用,使輪緣內部縮松現象得到解決,工藝中不再需要設置冒口,或者只采用少量冒口,實現了少冒口或無冒口近凈形化鑄造技術,使制作的齒輪質量大大改善。本實用新型金屬外環能夠重復利用,芯塊單元根據材質也可以重復利用,降低了造型材料的用量,降低了生產成本,提高了生產效率。 |
主權利要求: |
一種近凈形化制造減速機齒輪鑄坯的模具,其特征在于由金屬外環、位于金屬外環內的內芯和中心芯塊組成,內芯的外緣與金屬外環之間留有齒輪外緣形成的空間,內芯的內緣與中心芯塊之間留有形成齒輪中心軸孔外緣的空間,同時為金屬液澆鑄口,內芯內具有形成齒輪輻筋的空間,各空間是相通的。 |
優先權項: |
|
PCT 項 |
|
法律狀態:[免責聲明] |
2008-4-16;因費用終止日 |
