| 申請?zhí)枺?/TD>
| 86203536 |
申請日： |
1986/05/29 |
| 公開號： |
|
公告號： |
|
| 授權日： |
1987-5-25 |
授權公告日： |
1987-8-26 |
| 專利類別： |
新型 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
11023 |
代理人： |
藺素珍 |
| 發明名稱： |
錐齒輪波導減速機 |
| 國際分類號： |
F16H 1/14 |
| 范疇分類號： |
27D |
| 發明人： |
龔振新 |
| 申請人： |
煤炭工業部煤炭科學研究院北京開采研究所 |
| 申請人地址： |
北京市和平里 |
| 郵編： |
|
| 文摘： |
| 錐齒輪波導減速機屬于工程機械中采用的大速比減速機．是一種能廣泛使用的大速比，大承載能力，較高效率的減速機．其主要特征為：１．波動齒輪用一對滾動軸承架持在輸入軸上．２．所采用的錐齒輪具有多齒嚙合，高強度的特點．３．輸出機構為一對同樣齒廓的錐齒輪．用途：本實用新型可以廣泛應用于各種機械之中，尤其適用于工況惡劣，超載嚴重的煤炭、冶金、礦山、兵器工業等大功率，大扭矩，大速比場合． |
| 主權利要求： |

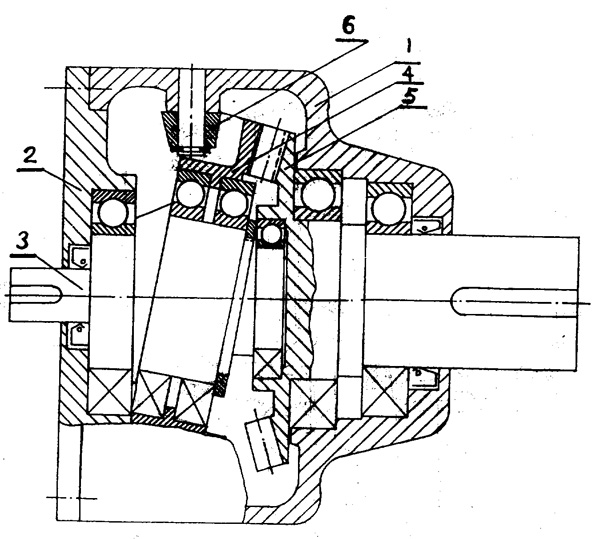

| 一種由機殼〔１〕、端蓋〔２〕、輸入軸〔３〕、波動齒輪〔４〕、輸出軸〔５〕、定輪〔６〕所組成的錐齒輪波導減速機；定輪〔６〕與端蓋連成一體，輸出軸〔５〕上加工有錐齒輪，端蓋〔２〕用螺釘固定在機殼〔１〕上，輸入軸〔３〕左端架持在端蓋〔２〕上，右端架持在輸出軸上；其特征在于波動齒輪〔４〕是以一對滾動軸承架持在輸入軸〔３〕上，輸入軸右端與水平軸線成一定傾斜角，輸出機構是一對錐齒輪所組成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1990-9-12;因費用終止日 |
