| 申請?zhí)枺?/TD>
| 03141397 |
申請日： |
2003/06/08 |
| 公開日： |
2004/12/08 |
公告日： |
|
| 公開號： |
1553063 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
15[中國|內蒙] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
側擺式齒輪減速機 |
| 國際分類號： |
F16H 1/12 |
| 范疇分類號： |
27D |
| 發明人： |
宋建軍 |
| 申請人： |
宋建軍 |
| 申請人地址： |
內蒙古自治區牙克石市工業大街4號栲膠公司 |
| 郵編： |
022150 |
| 文摘： |
| 側擺式齒輪減速機具有輸入構件１、側擺齒輪２、心軸３、萬向節４、被動齒輪５、輸出軸６、間歇輸出鏈輪７、機架８組成，側擺齒輪２通過萬向節４、心軸３同機架８聯接。側擺齒輪２和被動齒輪５同一軸線布置，輸入構件１使側擺齒輪２側向擺動，驅動被動齒輪５向輸入構件１相反的轉動方向轉動，其傳動關系同少齒差減速機一樣，且在傳動中無任一傳動件受到離心力的作用，也無系統平衡問題，與少齒差減速機相比，具有效率高、體積小、壽命大、傳動系統簡單、無系統振動的性能，側擺齒輪２和被動齒輪５換成摩擦輪，移動被動輪實現無級變速。 |
| 主權利要求： |

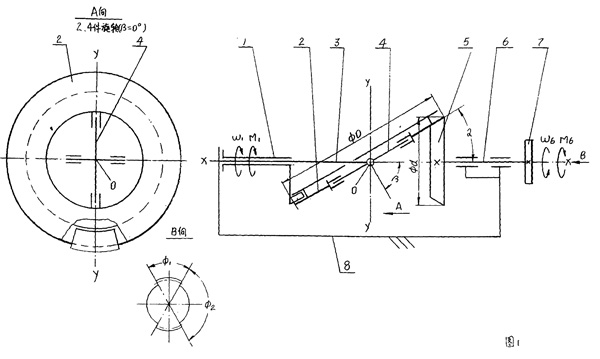

| 一種側擺式齒輪減速機，具有輸入構件１、側擺齒輪２、心軸３、萬向節４、被動齒輪５、輸出軸６、間歇輸出鏈輪７和機架８，其特征還在于具有一共同的旋轉軸線，各轉動件均安裝在這同一旋轉軸線，側擺齒輪２是一園環型的平齒輪，內環有兩撥叉與萬向節４的十字軸一根軸聯接，側擺齒輪２的軸線與旋轉軸線成β角，萬向節４的十字軸中另一根軸與心軸３的兩撥叉聯接，心軸３同機架８固定，側擺齒輪２的外園有一平行于齒面的環型榫槽，榫槽與旋轉軸線成α角，α＋β＝９０°，輸入構件１空套在心軸３上，輸入構件１在一側有一榫塊，榫塊的方向與旋轉軸線成α角，并插入側擺齒輪２的環型榫槽內形成滑動聯接，側擺齒輪２始終同被動齒輪５嚙合，被動齒輪５同輸出軸６是剛性聯接，間歇輸出鏈輪７在φ↓［１］角范圍內有齒，在φ↓［２］角范圍內無齒，間歇輸出鏈輪７固聯在輸出軸６上時，φ↓［１］角的中點同十字軸萬向節４中同側擺齒輪２聯接的軸要處于同一平面內，輸入構件１輸入一勻速旋轉運動，榫塊在側擺齒輪２的環型榫槽內滑動，迫使側擺齒輪２繞兩軸線交點Ｏ擺動，不能繞旋轉軸線轉動，側擺齒輪２上的齒依次的同被動齒輪５上的齒嚙合，推動被動齒輪５勻速向輸入運動的相反方向轉動，其轉動關系如下： ω↓［出］＝－＊ω↓［入］ 式中：Ｚ↓［１］－側擺齒輪２的齒數 �。凇郏玻荩粍�(dòng)齒輪５的齒數 ω↓［入］－輸入構件１的轉速 ω↓［出］－輸出軸６的轉速。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-2-28;視撤日 |
