| 申請?zhí)枺?/TD>
| 88210823 |
申請日： |
1988/02/11 |
| 公開號： |
|
公告號： |
|
| 授權日： |
1988-12-15 |
授權公告日： |
1989-10-11 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
99999 |
代理人： |
杜�，F(xiàn) |
| 發明名稱： |
一種零齒差輸出型擺線針輪減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
王清池 |
| 申請人： |
山東省濰坊市冶金公司;山東省濰坊市高戈莊鐵礦水泥廠 |
| 申請人地址： |
山東省濰坊市工農路南段 |
| 郵編： |
|
| 文摘： |
| 本實用新型是涉及圓弧齒零齒差輸出型擺線針輸減速機，屬于機械傳動技術領域，它包括左右機體、輸入軸、輸出軸、主軸承、軸承、擺線輪、針輪、內圓弧齒輪和外圓齒輪。本實用新型與插銷式擺線針輪減速機比較：在外形尺寸相近的情況下承載能力提高３０—８０％，在傳遞功率、速比相同的情況下，重量減輕３０—４０％。本實用新型可以制成速比從１１到８７，針齒中心圓直徑從１５ｃｍ到６５ｃｍ系列產品。 |
| 主權利要求： |

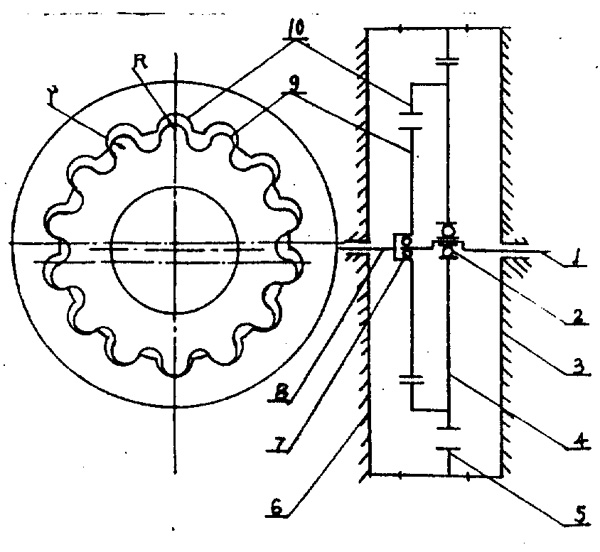

| 一種零齒差輸出型擺線針輪減速機，包含有左機體（６）、右機體（３）、輸入軸（１）、輸出軸（８）、安裝在輸入軸（１）上的主軸承（２）、安裝在左機體（６）、右機體（３）上的針輪（５），其特征是還包含有由內園弧齒輪（１０）和外園弧齒輪（９）構成的園弧齒零齒差輸出機構，內園弧齒輪（１０）與擺線輪（４）制成一體，外園弧齒輪（９）與輸出軸（８）制成一體。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1991-7-10;因費用終止日 |
