| 申請?zhí)枺?/TD>
| 88100194 |
申請日： |
1988/01/29 |
| 公開日： |
1989/08/16 |
公告日： |
|
| 公開號： |
1034794 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12100 |
代理人： |
徐慰明 |
| 發明名稱： |
圓錐齒輪減速機 |
| 國際分類號： |
F16H 1/14 |
| 范疇分類號： |
27D |
| 發明人： |
郭志本 |
| 申請人： |
郭志本 |
| 申請人地址： |
天津市河西區珠江道同江里25號309 |
| 郵編： |
|
| 文摘： |
| 一種用圓錐齒輪組構成的減速機，包括一個固定于殼內壁的單圓錐齒輪，一個與輸出軸鍵接的單圓錐齒輪和在其間的雙圓錐齒輪。輸入軸與輸出軸為同軸心傳動，輸入軸上有帶壓嚙滾的轉臂，壓嚙滾使雙圓錐齒輪分別嚙合兩個單圓錐齒輪。本方案減速機具有大減速比，其減速比公式為： |
| 主權利要求： |

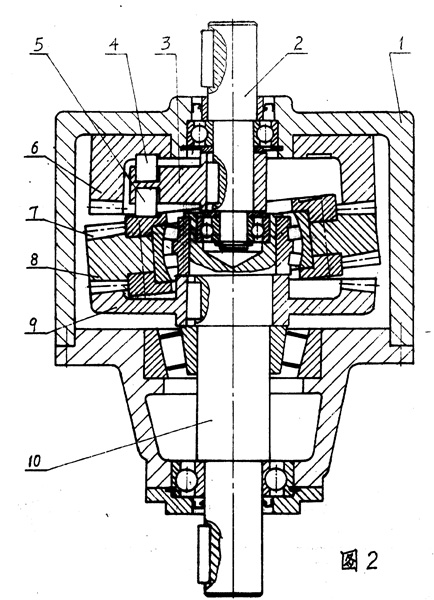

| 一種齒輪減速機，包括機殼、輸入軸、與輸入軸同軸心線的輸出軸，輸入軸與輸出軸均用軸承安裝在機殼上，其特征在于輸入軸與輸出軸端部用軸承聯接，傳動齒輪組是圓錐齒輪組，包括一個以輸入軸為軸心、固定在機殼內壁上的單圓鏈齒輪，一個軸心用鍵聯接于輸出軸上的單圓錐齒輪和在兩個單圓錐齒輪之間、用自動調心軸承裝在輸入或輸出軸徑上的雙圓錐齒輪；輸入軸上有帶壓嚙滾的轉臂，壓嚙滾壓在雙圓錐齒輪的幅板上、使雙圓錐齒輪上相背的圓錐齒輪與各自相對的單圓錐齒輪同時嚙合；雙圓錐齒輪相背的圓錐齒輪齒數不相等，分別多于各自嚙合的單圓錐齒輪齒數。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1991-9-25;視撤日 |
