| 申請?zhí)枺?/TD>
| 91229277 |
申請日： |
1991/11/29 |
| 公開號： |
|
公告號： |
2106266 |
| 授權日： |
1992-9-23 |
授權公告日： |
1993-3-3 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
11127 |
代理人： |
朱黎光 |
| 發明名稱： |
帶自鎖機構的差動式減速機 |
| 國際分類號： |
F16H 37/02 |
| 范疇分類號： |
27D |
| 發明人： |
李培基 |
| 申請人： |
李培基 |
| 申請人地址： |
浙江省桐鄉縣農業機械化研究所 |
| 郵編： |
314500 |
| 文摘： |
| 一種帶自鎖機構的差動減速機，其特點是：輸入偏心軸與電機軸相連并同步旋轉，偏心軸的軸承外套裝有行星輪，行星輪與其外的齒圈相嚙合，行星輪一側固連有自鎖齒圈，自鎖齒圈與其內的自鎖活齒相嚙合，自鎖活齒活動插裝在與輸出軸相套連的槽輪周向，自鎖活齒尾部與套裝在自鎖偏心軸上的軸承外圈相頂觸，當與槽輪套連的輸出軸受到外力矩作用時，行星輪及自鎖活齒均對理想軸心產生兩個大小相等、方向相反的平衡力矩，而達到自鎖，當電機輸入轉矩時 |
| 主權利要求： |

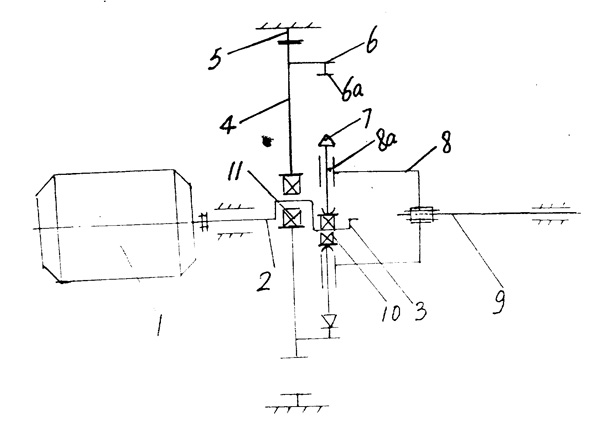

| 帶自鎖機構的差動式減速機，有與電機１相連的偏心軸２，在偏心軸２上套裝有軸承１１，在軸承１１外套裝有行星輪４，行星輪４與齒圈５相嚙合，其特征在于：在行星輪４上固連有自鎖齒圈６，自鎖齒圈６的三角形內齒６ａ與活動插裝在輸出槽輪８內的自鎖活齒７相嚙合，自鎖活齒７上端為對稱的三角尖狀，其圓弧形的尾端與套裝在自鎖偏心軸３上的軸承１０外圈相頂觸，輸出槽輪８與輸出軸９相套連，輸入偏心軸２與自鎖偏心軸３之間互為反向偏轉。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1995-1-18;因費用終止日 |
