| 申請?zhí)枺?/TD>
| 89216640 |
申請日： |
1989/09/09 |
| 公開號： |
|
公告號： |
2059949 |
| 授權日： |
1990-11-21 |
授權公告日： |
|
| 專利類別： |
新型 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
13100 |
代理人： |
朱棟梁 |
| 發明名稱： |
錐齒輪波導減速機 |
| 國際分類號： |
F16H 37/02 |
| 范疇分類號： |
27D |
| 發明人： |
曹金甲;王秀英;張秀前 |
| 申請人： |
曹金甲 |
| 申請人地址： |
河北省任丘市東關梅園里55號 |
| 郵編： |
062550 |

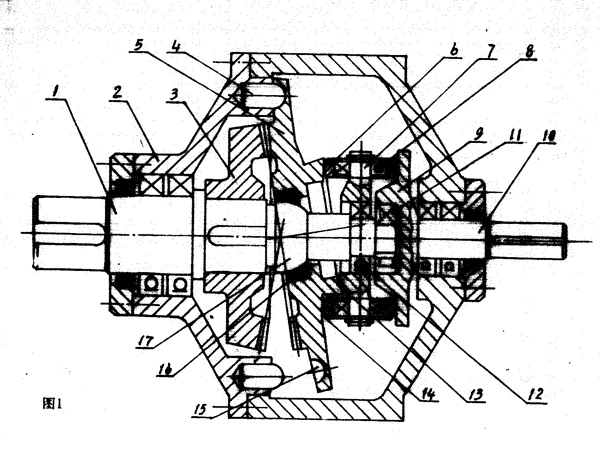

| 文摘： |
| 本實用新型是對現有波導減速機的一種改進。采用兩個結構大小相同的行星滾輪夾持在輸入軸徑向平盤和波導錐齒輪背部的滾道之間，產生波導運動；在波導錐齒輪與輸出軸之間以簡單球面支撐替代十字萬向節支撐，波導錐齒輪間和機架之間增加一個嚙合連接。改進后的減速機，行星傳動機構動平衡性能得到改善，輸出錐齒輪轉動精度得到提高，噪音下降，加工和安裝調使的工藝性更為良好。 |
| 主權利要求： |
| 一種錐齒輪波導減速機，主要包括行星波導運動機構，少齒差波導錐齒輪嚙合付，其特征在于： �。�、所述的行星波導運動機構由兩個結構和形狀大小相同的行星滾輪夾持在輸入軸徑向平盤和波導錐齒輪背部的滾道之間，兩個行星滾輪經軸承對稱架持在行星滾輪機架上，行星滾輪的外緣截面為圓弧狀； ｂ、所述的波導錐齒輪中設有一凹球面滑動軸承，與輸出軸上的一截球面以球面支撐方式連接、該波導錐齒輪的外緣與輸出軸側的機架軸向嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1994-8-3;因費用終止日 |
