| 申請?zhí)枺?/TD>
| 03229687 |
申請日： |
2003/03/24 |
| 公開號： |
|
公告號： |
2661340 |
| 授權日： |
2004-12-8 |
授權公告日： |
2004-12-8 |
| 專利類別： |
新型 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
[對照表] |
代理人： |
|
| 發明名稱： |
軸裝式減速機傳動的全水冷拉矯機 |
| 國際分類號： |
B22D 11/12 |
| 范疇分類號： |
|
| 發明人： |
谷慶明;李雪盧 |
| 申請人： |
上海新中連鑄技術工程公司 |
| 申請人地址： |
上海市嘉定區華江路512號 |
| 郵編： |
201803 |
| 文摘： |
| 本實用新型軸裝式減速機傳動的全水冷拉矯機屬冶金工業連鑄設備中的專用裝置。它具有三個主動輥及二個被動輥實施拉坯與矯直：主動輥的傳動采用一級傘齒三級斜齒輪硬齒面做水冷軸裝式減速機，具有效率高、壽命長的特點；其主動輥、被動輥全部是通水內冷，其軸承座及機架也全部通水內冷，通過拉矯機的紅熱鋼坯也被冷卻水箱罩住，水冷機架還起到分水箱作用，所有水冷卻部件的進出水管都與機架聯接，機架上只有一個進水管和出水管，便于拉矯機整體快速更換，使連鑄機作業率提高，使用壽命增長，且改善了環境。 |
| 主權利要求： |

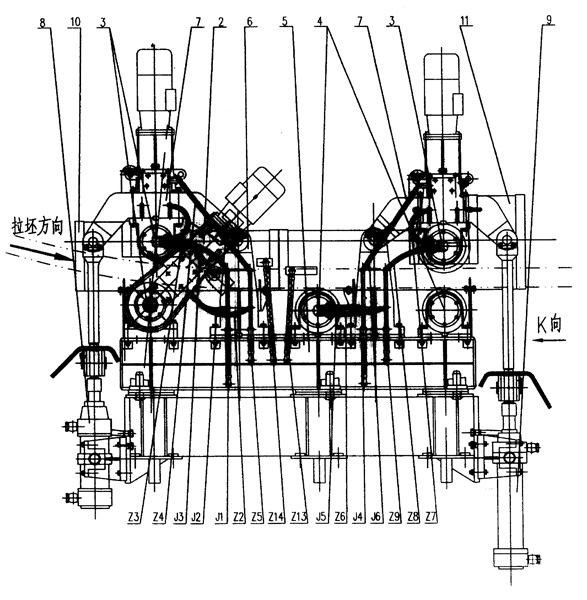

| 軸裝式減速機傳動的全水冷拉矯機有一水冷機架［５］，機架上平臺上裝有主動輥組合［３］的軸承座［２４］，二組被動輥組合［４］的軸承座［２４］及二個機架支座［６］，機架支座［６］頂端分別鉸接鉗形臂［７］，鉗形臂下平臺分別安裝主動輥組合［３］的軸承座［２４］，并分別與液壓缸Ａ［８］和液壓缸Ｂ［９］的活塞桿連桿連接，機架中間安裝冷卻鑄坯的前水箱［１０］、后水箱［１１］，三組主動輥組合［３］的主動輥出軸［２３］與鍵分別插入三個帶有電機并用聯軸器連接的軸裝式減速機［２］的套筒軸［２２］內，并在軸端用壓板壓住，其特征在于是全水冷拉矯機，其機架為內存水的箱式的水冷機架［５］，水冷機架上有進、出水法蘭和六組出、進水口，分別用進水管［Ｊ］和出水管［Ｚ］與前水箱［１０］、后水箱［１１］、軸裝式減速機［２］、主動輥組合［３］的旋轉接頭［２５］、被動輥組合的旋轉接頭［２５］和焊接制成的有水道的鉗形臂［７］的進、出水口相連接，軸承座［２４］的進、出水口用Ｏ形密封圈直接與水冷機架［５］的上平臺及鉗形臂［７］的下平臺上的出、進水口相連接，組成了軸裝式減速機傳動的全水冷拉矯機及其的冷卻水回路。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
