| 申請?zhí)枺?/TD>
| 01280430 |
申請日： |
2001/12/31 |
| 公開號： |
|
公告號： |
2516747 |
| 授權日： |
|
授權公告日： |
2002-10-16 |
| 專利類別： |
新型 |
國別省市代碼： |
12[] |
| 代理機構代碼： |
12107 |
代理人： |
劉莎莉 |
| 發明名稱： |
一種非旋轉內齒傳動的少齒差自鎖減速機 |
| 國際分類號： |
F16H 1/02 |
| 范疇分類號： |
27D |
| 發明人： |
杜有立 |
| 申請人： |
杜有立 |
| 申請人地址： |
天津市河西區安德里20棟206 |
| 郵編： |
300021 |
| 文摘： |
| 本實用新型涉及一種非旋轉內齒傳動少齒差自鎖減速機，當輸入軸旋轉時帶動偏心軸承套旋轉又帶動套在它上面的內齒圈擺動盤，由于固定盤的阻礙作用，內齒圈擺動盤只能做偏心平面擺動不能旋轉當內、外齒為一齒差傳動時偏心輸入軸每轉一周內齒圈擺動盤就向反方向撥動外齒輪輸出軸上外齒輪１個齒，隨著輸入軸的連續轉動，輸出軸就做連續減速轉動。當輸入軸停止轉動時由于固定盤的作用內齒圈擺動盤不動，則外齒輪輸出軸止動，從而實現自鎖。該減速機結構緊湊、傳動環節少、輸入軸把功率直接傳給輸出軸、速比大、體積小、效率高、發熱小、噪音小、自鎖性強、使用壽命長、比原有機構成本下降了２／３。它可做成大速比的微形結構，故應用范圍廣。 |
| 主權利要求： |

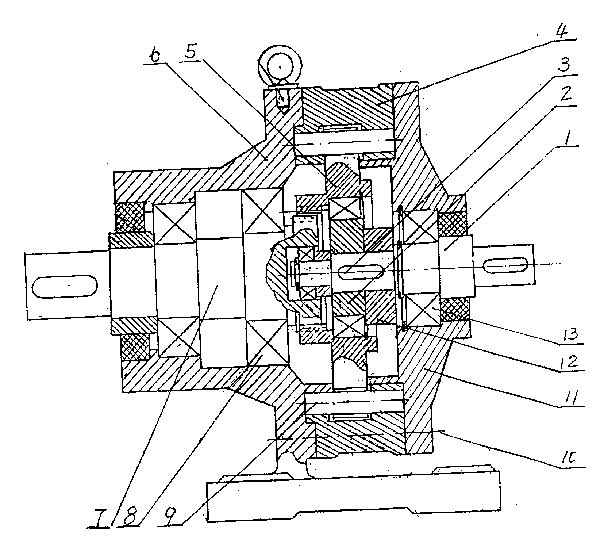

| 一種非旋轉內齒傳動的少齒差自鎖減速機，它由輸入部分和輸出部分組成，其特征是： ①輸入部分由輸入軸，軸承、偏心軸承套、鍵、內齒圈擺動盤、固定盤、銷軸、側蓋組成，輸入軸一端用軸承支承在側蓋上，另一端用鍵與偏心軸承套固定，軸承外圈與內齒圈擺動盤緊配合，內齒圈擺動盤外面套固定盤，它們的園周上帶有孔，其中插入銷軸； ②輸出部分：由輪座、軸承、外齒輪輸出軸組成，外齒輪輸出軸通過軸承支承在機座上，外齒輪與內齒圈嚙合； 側蓋、固定盤、機座用螺栓固定聯接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-2-20;因費用終止日 |
