| 申請?zhí)枺?/TD>
| 200420024214 |
申請日： |
2004/01/11 |
| 公開號： |
|
公告號： |
2895906 |
| 授權日： |
2007-5-2 |
授權公告日： |
2007-5-2 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32110 |
代理人： |
韓曉斌 |
| 發明名稱： |
單邊雙傳動減速機的密封結構 |
| 國際分類號： |
F16J 15/54;F16H 1/00 |
| 范疇分類號： |
27E |
| 發明人： |
董建峰;張業松;董寶山;華洪寶 |
| 申請人： |
江蘇省金象減速機有限公司 |
| 申請人地址： |
江蘇省淮安市淮海西路 |
| 郵編： |
223001 |
| 文摘： |

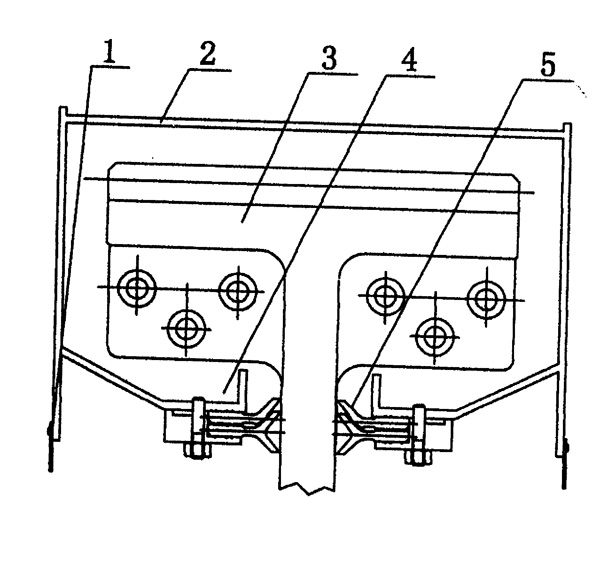

| 本實用新型公開了一種單邊雙傳動減速機大齒圈的密封結構，該密封結構主要由防塵部件（１）、罩殼（２）、存油回油結構（４），螺旋密封部件（５）組成，大齒圈（３）的輪緣部安裝在罩殼（２）內，防塵部件（１）連接在罩殼（２）的下端緣上，防塵部件（１）的端頭與磨體接觸，連接在罩殼（２）的內圈上的斜面凹型存油回油結構（４）位于大齒圈輪緣的下方，Ｙ型螺旋密封部件（５）與罩殼（２）的底部相連接緊貼于大齒圈的輪轂，螺旋密封部件（５）呈多圈螺旋狀分布。本實用新型解決了單邊雙傳動減速機的大齒圈的密封問題，保證了大齒圈的可靠密封，又保證了安裝維護的簡便。 |
| 主權利要求： |
| 單邊雙傳動減速機的密封結構，其特征在于：該密封結構主要由防塵部件（１）、罩殼（２）、存油回油結構（４）、螺旋密封部件（５）組成，大齒圈（３）的輪緣部安裝在罩殼（２）內，防塵部件（１）連接在罩殼（２）的下端緣上，防塵部件（１）的端頭與磨體接觸，連接在罩殼（２）的內圈上的斜面凹型存油回油結構（４）位于大齒圈（３）的輪緣下方，Ｙ型螺旋密封部件（５）與罩殼（２）的底部相連接緊貼于大齒圈（３）的輪轂，Ｙ型螺旋密封部件（５）呈多圈螺旋狀分布。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
