| 申請?zhí)枺?/TD>
| 200420080993 |
申請日： |
2004/11/06 |
| 公開號： |
|
公告號： |
2739419 |
| 授權日： |
2005-11-9 |
授權公告日： |
2005-11-9 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32223 |
代理人： |
謝觀素 |
| 發明名稱： |
“WW”行星差速齒輪傳動減速機 |
| 國際分類號： |
F16H 48/06 |
| 范疇分類號： |
|
| 發明人： |
孫寶龍;楊道華 |
| 申請人： |
孫寶龍;楊道華 |
| 申請人地址： |
江蘇省淮安市開發區廈門路 |
| 郵編： |
223000 |
| 文摘： |
| 本實用新型公開了一種“ＷＷ”行星差速齒輪傳動減速機，包括減速機箱體，傳動機構，電動機及其制動器，所述的傳動機構包含有行星差速傳運和齒輪傳動兩個部分；行星差速傳動中的行星架外沿加工成齒輪，以活動聯接的方式將行星架聯接于輸入軸上；在行星架的兩側設置有同軸行星齒輪，它們的軸穿過行星架端面，并活動聯接于行星架上；行星架外齒輪與輸入齒輪嚙合，行星齒輪一端與輸入齒輪嚙合，另一端與輸出齒輪嚙合。本實用新型將體積大的內齒輪傳動部分制作成行星架外齒輪傳動，使齒輪傳動與行星機構傳動聯為一體，體積小、加工工藝簡單，且節約制造加工成本。當兩臺電動機同時輸入時，兩轉速疊加而無相干涉現象。本實用新型可以輸送出數種速度，以滿足不同使用要求。 |
| 主權利要求： |

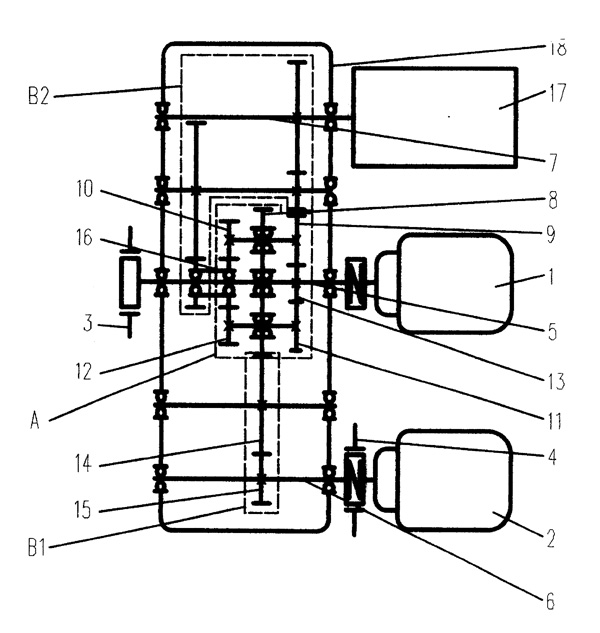

| “ＷＷ”行星差速齒輪傳動減速機，包括減速機箱體、傳動機構、電動機及其制動器，所述的傳動機構包含有行星差速傳動和齒輪傳動兩部份，其特征在于：行星差速傳動中的行星架（８）外沿設有齒輪，行星架（８）與輸入軸（５）為活動聯接；行星架（８）的兩側設置有同軸行星齒輪，其軸穿過行星架端面并活動聯接于行星架（８）上；行星架（８）的外齒輪與輸入齒輪（１４）嚙合，行星齒輪一端與輸入齒輪（１３）嚙合，另一端與輸出傳動齒輪（１６）嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
