申請?zhí)枺?/TD>
| 200520032830 |
申請日: |
2005/01/12 |
公開號: |
|
公告號: |
2816049 |
授權日: |
2006-9-13 |
授權公告日: |
2006-9-13 |
專利類別: |
新型 |
國別省市代碼: |
85[中國|重慶] |
代理機構代碼: |
50209 |
代理人: |
張愛云 |
發明名稱: |
扭力桿裝置與減速機箱體的連接結構 |
國際分類號: |
C21C 5/50 |
范疇分類號: |
25B |
發明人: |
余楊 |
申請人: |
中冶賽迪工程技術股份有限公司 |
申請人地址: |
重慶市渝中區雙鋼路1號 |
郵編: |
400013 |
文摘: |
本實用新型公開了一種扭力桿裝置與減速機箱體的連接結構,屬于冶金煉鋼設備技術領域;由連接螺栓、上部連接座、銷軸、下部連接座組成,上部連接座的一端通過連接螺栓與減速機箱體底部連接,另一端通過銷軸與下部連接座的一端鉸接;下部連接座的另一端通過銷軸和曲柄的一端鉸接,曲柄的另一端通過鍵和圓柱銷與扭力桿連接。本實用新型具有結構簡單,易于加工,制造成本低,安裝和拆卸方便快捷,并可減輕設備重量,工作可靠,安全性能好,使用壽命長,是煉鋼轉爐傾動裝置中扭力桿裝置與二次減速機理想的連接形式。本實用新型還可廣泛應用于其他行業各種類似機械設備中。 |
主權利要求: |

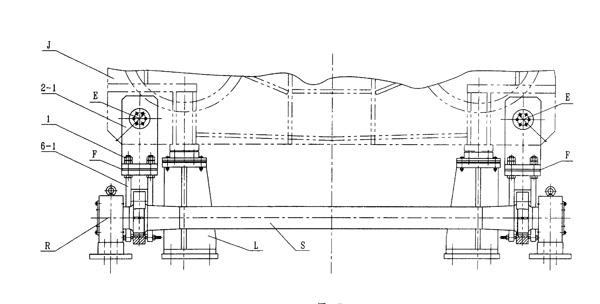

一種扭力桿裝置與減速機箱體的連接連接結構,主要由連接螺栓(1)、上部連接座(2-2)、銷軸(4-1、4-2)、下部連接座(6-2)組成,其特征在于:上部連接座(2-2)的一端用螺栓(1)與減速機M箱體底部連接,上部連接座(2-2)的另一端與下部連接座(6-2)的一端通過銷軸(4-1)鉸接,下部連接座(6-2)的另一端與曲柄G的一端通過銷軸(4-2)鉸接,曲柄G的另一端通過鍵和圓柱銷與扭力桿S連接。 |
優先權項: |
|
PCT 項 |
|
法律狀態:[免責聲明] |
|
|
