申請?zhí)枺?/TD>
| 200520028075 |
申請日: |
2005/10/19 |
公開號: |
|
公告號: |
2835703 |
授權日: |
2006-11-8 |
授權公告日: |
2006-11-8 |
專利類別: |
新型 |
國別省市代碼: |
12[中國|天津] |
代理機構代碼: |
12101 |
代理人: |
李鳳 |
發明名稱: |
行星擺線減速機的均載輸出裝置 |
國際分類號: |
F16H 1/28 |
范疇分類號: |
27D |
發明人: |
李向進;張謙 |
申請人: |
天津減速機股份有限公司 |
申請人地址: |
天津市河?xùn)|區程林莊路8號 |
郵編: |
300160 |
文摘: |

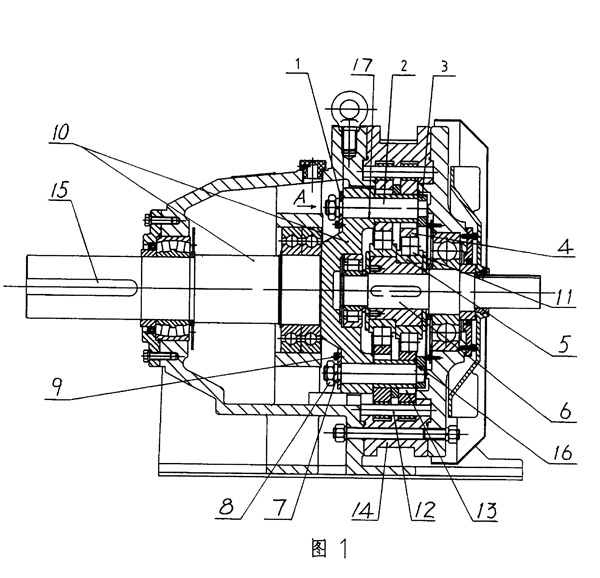

本實用新型提供一種行星擺線減速機的均載輸出裝置。其特點是:減速機輸出軸后端大頭端周向均布數個銷孔,各銷孔內均固裝有銷軸,各銷軸后端活動安裝在擺線輪對應的銷孔內,各銷軸的后端還固裝有環形的均載環,均載環的端面制有與各銷軸后端緊配的銷孔,各銷軸的前端均制有螺紋,各銷軸螺紋端共同安裝一環形墊圈,環形墊圈端面上制有與各銷軸螺紋端相匹配的通孔,環形墊圈內周邊均布安裝有與輸出軸大頭端連接的緊固螺釘,各銷軸螺紋端還安裝有彈簧墊圈和緊固螺母,解決了減速機輸出軸及其軸承因輸出軸大頭端各銷軸受力變形引起的受力不均勻問題,大大提高了該減速機的承載能力,延長了整機的使用壽命。另外本實用新型還具有結構簡單、緊湊、易于制造的優點。 |
主權利要求: |
一種行星擺線減速機的均載輸出裝置,由前端制有鍵槽后端制有周向均布銷孔的盤狀大頭端的輸出軸、以及前端固裝在輸出軸大頭端各銷孔內后端活動安裝在環狀擺線輪周向均布的銷孔內的數個銷軸組成,其特征是:所述各銷軸的后端還固裝有環形的均載環,均載環上制有與各銷軸緊配的等數量銷孔。 |
優先權項: |
|
PCT 項 |
|
法律狀態:[免責聲明] |
|
|
