| 申請?zhí)枺?/TD>
| 200620050304 |
申請日： |
2006/03/15 |
| 公開號： |
|
公告號： |
2890480 |
| 授權日： |
2007-4-18 |
授權公告日： |
2007-4-18 |
| 專利類別： |
新型 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
43008 |
代理人： |
趙洪 |
| 發明名稱： |
可防止輸出端花鍵副損壞的雙減速機驅動裝置 |
| 國際分類號： |
F16D 3/06 |
| 范疇分類號： |
27C |
| 發明人： |
王文峰;盧碼根;楊瞻勇 |
| 申請人： |
三一重工股份有限公司 |
| 申請人地址： |
湖南省長沙市長沙經濟開發區三一工業城 |
| 郵編： |
410100 |
| 文摘： |
| 一種可防止輸出端花鍵副損壞的雙減速機驅動裝置，包括分設于左右兩端的減速機和置于兩減速機間的驅動軸，減速機安裝于安裝板上，減速機的輸出花鍵軸與花鍵套套合連接，驅動軸的兩端分別與左右兩件花鍵套聯結；其中一端，花鍵套與輸出花鍵軸軸向和周向固定；在另一端，花鍵套與減速機的輸出花鍵軸之間設有軸向間隙，該另一端的輸出花鍵軸端部設有一壓蓋，壓蓋周緣延伸至花鍵套內孔中，花鍵套與壓蓋周緣的外圓周面作可軸向移動配合。本實用新型具有花鍵副不易被損壞、使用壽命長、可避免由于更換損壞的減速機而產生維修費用等特點。 |
| 主權利要求： |

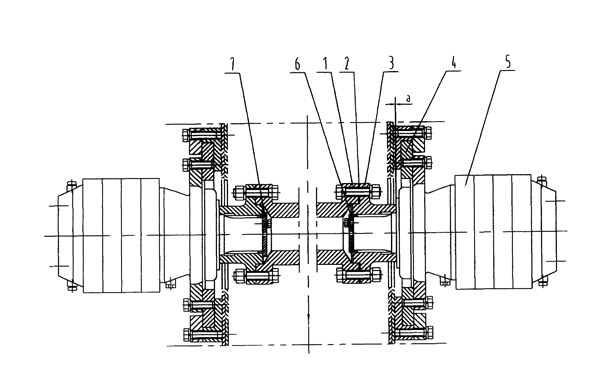

| 一種可防止輸出端花鍵副損壞的雙減速機驅動裝置，包括分設于左右兩端的減速機（５）和置于兩減速機（５）間的驅動軸（１），減速機（５）安裝于安裝板（４）上，減速機（５）的輸出花鍵軸與花鍵套（３）套合連接，驅動軸（１）的兩端分別與左右兩件花鍵套（３）聯結；其中一端，花鍵套（３）與輸出花鍵軸軸向和周向固定；在另一端，花鍵套（３）與減速機（５）的輸出花鍵軸之間設有軸向間隙（ａ），其特征在于所述另一端的輸出花鍵軸端部設有一壓蓋（６），所述壓蓋（６）周緣延伸至花鍵套（３）內孔中，花鍵套（３）與壓蓋（６）周緣的外圓周面作可軸向移動配合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
