| 發明名稱： |
外置曲柄行星減速機 |
| 國際分類號： |
F16H 37/12 |
| 范疇分類號： |
27D |
| 發明人： |
侯克鎖;傅大放;楊錫和;申余才 |
| 申請人： |
江蘇省交通科學研究院有限公司;東南大學 |
| 申請人地址： |
江蘇省南京市水西門大街223號 |
| 郵編： |
210017 |
| 文摘： |

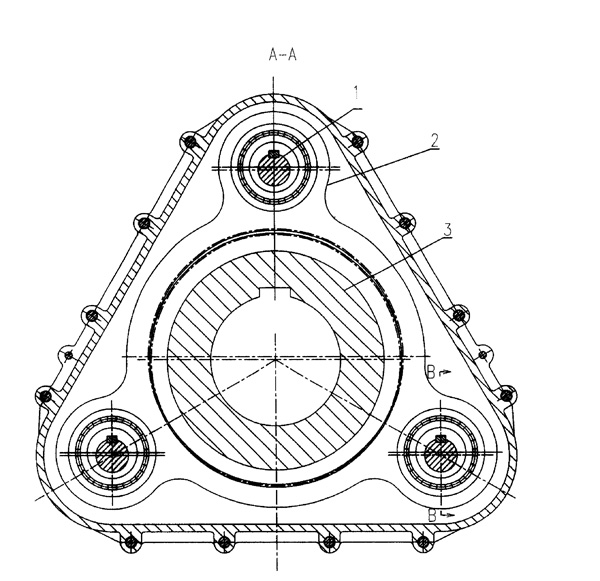

| 本發明公開了一種外置曲柄行星減速機，包括曲柄軸（１）、傳動環板（２），在傳動環板（２）的中部設有內齒輪，曲柄軸（１）有三個，且至少有一個曲柄軸（１）為輸入軸，在傳動環板（２）上設有孔，曲柄軸（１）的曲柄臂設在該孔中，且曲柄軸（１）的回轉中心與孔的中心線相偏離，在內齒輪中設有輸出軸（３），在輸出軸（３）上設有外齒輪，且輸出軸（３）的回轉中心與內齒輪（５）的中心線相偏離，由于本發明采用三根曲柄軸，將不同相位的三個傳動平面揉合到一個平面內，所以結構簡單可靠、加工與裝配方便，傳動平穩。 |
| 主權利要求： |
| 一種外置曲柄行星減速機，包括曲柄軸（１）、傳動環板（２），在傳動環板（２）的中部設有內齒輪，其特征在于曲柄軸（１）有三個，且至少有一個曲柄軸（１）為輸入軸，在傳動環板（２）上設有孔，曲柄軸（１）的曲柄臂設在該孔中，且曲柄軸（１）的回轉中心與孔的中心線相偏離，在內齒輪中設有輸出軸（３），在輸出軸（３）上設有外齒輪，且輸出軸（３）的回轉中心與內齒輪（５）的中心線相偏離。 |
