| 申請?zhí)枺?/TD>
| 200510086082 |
申請日： |
2005/07/19 |
| 公開日： |
2006/02/01 |
公告日： |
|
| 公開號： |
1727724 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
JP[日本] |
| 代理機構代碼： |
72002 |
代理人： |
黃劍鋒 |
| 發明名稱： |
內接嚙合行星齒輪減速機及內接嚙合行星齒輪減速裝置 |
| 國際分類號： |
F16H 1/28;F16J 15/16;F16N 11/00 |
| 范疇分類號： |
27D |
| 發明人： |
江川正則 |
| 申請人： |
住友重機械工業株式會社 |
| 申請人地址： |
日本東京都 |
| 郵編： |
|
| 文摘： |

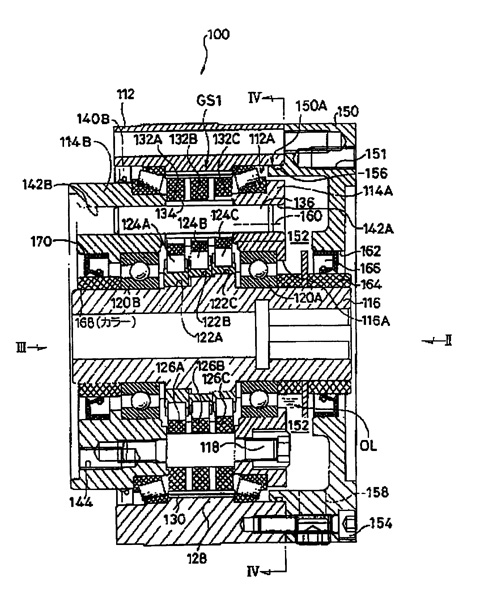

| 本發明提供一種內接嚙合行星齒輪減速機及內接嚙合行星齒輪減速裝置，與以往的內接嚙合行星齒輪減速機之間能夠共用較多的部件，并且通過稍加設計變更即能夠適用于油潤滑，伴隨潤滑性能的提高能夠容易地實現長壽命及高效率。內接嚙合行星齒輪減速裝置（１００）具有設置于第１法蘭（１１４Ａ）的與內接嚙合行星齒輪減速部（ＧＳ１）相反的一側上、且可被所述輸入軸（１１６）貫通的電機連接蓋（１５０），在該電機連接蓋（１５０）與第１法蘭（１１４Ａ）之間形成可貯存潤滑油（ＯＬ）的潤滑油貯存空間（１５２）。此外，在輸入軸（１１６）與電機連接蓋（１５０）之間、以及輸入軸（１１６）與第２法蘭（１１４）之間分別設有密封潤滑油（ＯＬ）的油封（１６６、１７０）。 |
| 主權利要求： |
| 一種內接嚙合行星齒輪減速機，其特征為具有： 與罩體內側相面對地被設置，且可自由回轉地支承在該罩體上的第１法蘭及第２法蘭；設置于該第１、第２法蘭之間的，并且輸入軸兩端可自由回轉地支承在該第１、第２法蘭上的內接嚙合行星齒輪減速部， 具有被設置于所述第１法蘭的與所述內接嚙合行星齒輪減速部相反的一側上、且可被所述輸入軸貫通的蓋，在該蓋與所述第１法蘭之間形成可貯存潤滑油的潤滑油貯存空間， 并且在所述輸入軸與所述蓋之間、以及所述輸入軸與第２法蘭之間分別設置有密封所述潤滑油的油封。 |
| 優先權項： |
| JP 2004-7-27 219209/2004 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
