| 申請?zhí)枺?/TD>
| 200520023410 |
申請日： |
2005/01/21 |
| 公開號： |
|
公告號： |
2769359 |
| 授權日： |
2006-4-5 |
授權公告日： |
2006-4-5 |
| 專利類別： |
新型 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
13103 |
代理人： |
王永紅 |
| 發明名稱： |
利用減速機實現水下除污靶子行程的電氣控制裝置 |
| 國際分類號： |
E02F 9/20;E02F 5/28;G05D 3/00 |
| 范疇分類號： |
36E36A36D |
| 發明人： |
邊冰;高平 |
| 申請人： |
河北理工大學 |
| 申請人地址： |
河北省唐山市路南區新華西道46號 |
| 郵編： |
063000 |
| 文摘： |

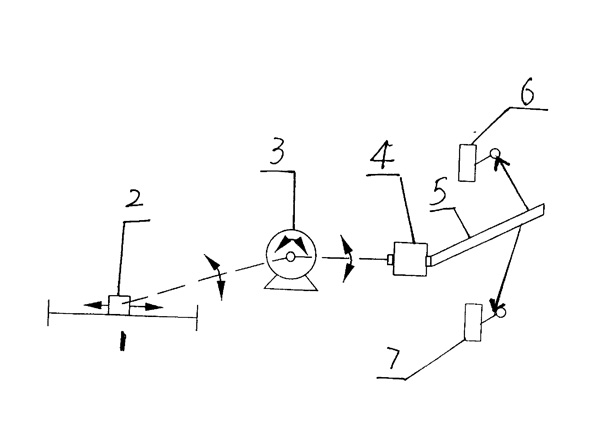

| 一種利用減速機實現水下除污靶子行程的電氣控制裝置，屬于在水下除污靶子行程的電氣控制裝置。由靶子、拖動電動機、減速機和行程開關構成，其特征在于，靶子與拖動電機連接，拖動電動機的輸出軸上聯接一臺減速比Ｎ∶１的微型減速機，擋鐵安裝在減速機的輸出軸上，與擋鐵相互作用的行程開關安裝在擋鐵回轉行程的兩端。本實用新型的有益效果是，利用減速機將水下耙子的位移轉化為減速機軸的旋轉，改變了行程開關的安裝位置，操作控制方便。結構簡單，設計科學合理，制造成本僅需幾百元人民幣。 |
| 主權利要求： |
| 一種利用減速機實現水下除污靶子行程的電氣控制裝置，由靶子、拖動電動機、減速機和行程開關構成，其特征在于，靶子與拖動電機連接，拖動電動機的輸出軸上聯接一臺減速比Ｎ∶１的微型減速機，擋鐵安裝在減速機的輸出軸上，與擋鐵相互作用的行程開關安裝在擋鐵回轉行程的兩端。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
