| 申請?zhí)枺?/TD>
| 02256218 |
申請日： |
2002/12/26 |
| 公開號： |
|
公告號： |
2595154 |
| 授權日： |
2003-12-31 |
授權公告日： |
2003-12-31 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
一種溫室大棚卷簾機少齒差行星減速機構 |
| 國際分類號： |
A01G 9/22 |
| 范疇分類號： |
12A |
| 發明人： |
倪永剛;石巖;李平;高公如 |
| 申請人： |
山東常林機械集團股份有限公司 |
| 申請人地址： |
山東省臨沭縣城常林西大街7號 |
| 郵編： |
276700 |
| 文摘： |
| 本實用新型涉及一種溫室大棚卷簾機少齒差行星減速機構，其主動軸通過軸承裝配于齒輪室和輸出軸上，主動齒輪、偏心套和平衡塊分別通過矩形花鍵和平鍵裝配于主動軸上，行星齒輪通過軸承及孔用擋圈固定于偏心套上，內齒圈通過螺栓、彈簧墊圈、圓柱銷與齒輪室和箱體固定在一起，從動內齒輪通過矩形花鍵和軸用擋圈、軸承裝配于箱體和輸出軸上，輸出軸通過矩形花鍵、軸用擋圈、軸承裝配于從動內齒輪和主動軸上，齒輪室蓋、齒輪室、箱體通過螺栓、彈簧墊圈固定一起，并與電機相聯。由于本實用新型采取了上述結構，簡化了設計，提高了制動性能的可靠性、零件加工、裝配工藝性，且維修簡單，生產成本低。 |
| 主權利要求： |

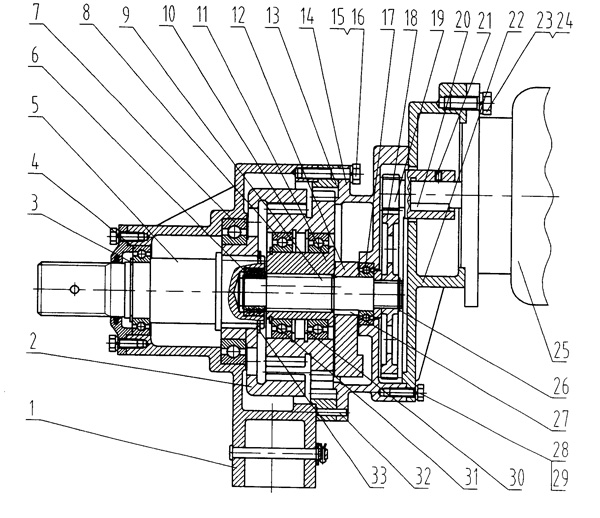

| 一種溫室大棚卷簾機少齒差行星減速機構，由電動機齒輪（１９）、主動齒輪（１８）、主動軸（９）、齒輪室蓋（２２）、齒輪室（１４）、箱體（１）、平衡塊（１２）、偏心套（１１）、行星齒輪（１０）、內齒圈（１３）、從動內齒輪（２）、輸出軸（５）、支承軸承組成，其特征如下：電動機齒輪（１９）通過平鍵（２０）和緊定螺釘（２１）裝配在電動機（２５）的輸出軸上，主動齒輪（１８）通過矩形花鍵和軸用擋圈（２６）裝配在主動軸（９）上，主動軸（９）通過軸承（６）和軸承（１７）裝配于齒輪室（１４）和輸出軸（５）上，偏心套（１１）通過矩形花鍵裝配在主動軸（９）上，行星齒輪（１０）通過軸用擋圈（３１）、孔用擋圈（３０）和軸承（８）裝配在偏心套（１１）上，平衡塊（１２）通過平鍵（２７）裝配在主動軸（９）上，內齒圈（１３）通過螺栓（１５）、彈簧墊圈（１６）、圓柱銷（３２）裝配在齒輪室（１４）和箱體（１）上，從動內齒輪（２）通過矩形花鍵和軸用擋圈（３３）、軸承（７）裝配在箱體（１）和輸出軸（５）上，輸出軸（５）通過矩形花鍵、軸用擋圈（３）、軸承（４）裝配在從動內齒輪（２）和箱體（１）上，齒輪室蓋（２２）通過螺栓（２３）、彈簧墊圈（２４）裝配電動機（２５）在上，齒輪室蓋（２２）通過螺栓（２８）、彈簧墊圈（２９）裝配在齒輪室（１４）上，齒輪室（１４）通過螺栓（１５）、彈簧墊圈（１６）裝配在箱體（１）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
