| 申請?zhí)枺?/TD>
| 00220435 |
申請日： |
2000/05/29 |
| 公開號： |
|
公告號： |
2427671 |
| 授權日： |
|
授權公告日： |
2001-4-25 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32102 |
代理人： |
牛莉莉 |
| 發明名稱： |
變幅擺線齒輪減速機 |
| 國際分類號： |
F16H 1/02 |
| 范疇分類號： |
27D |
| 發明人： |
章寶俊 |
| 申請人： |
章寶俊 |
| 申請人地址： |
江蘇省如皋市減速機廠擺線傳動研究室 |
| 郵編： |
226561 |
| 文摘： |
| 變幅擺線齒輪減速機由兩級內嚙合齒輪副組成，齒輪副的齒形為變幅外擺線內等距曲線，變幅系數Ｋ取值為０．７５≥Ｋ≥０．５，外齒輪齒數Ｚ１與內齒輪齒數Ｚ２的關系為Ｚ２－Ｚ１≥１，外滾法滾圓半徑ｒ與擺線磨齒機標準偏心距Ａ的關系為Ａ＝Ｋｒ，齒形為共軛、完整、平滑、互為全包絡的變幅外擺線內等距曲線，消除了“尖角”，有效地降低了減速機的噪音，改善了內齒輪的受力狀況，輪齒不易變形損壞，使減速機壽命大大延長。 |
| 主權利要求： |

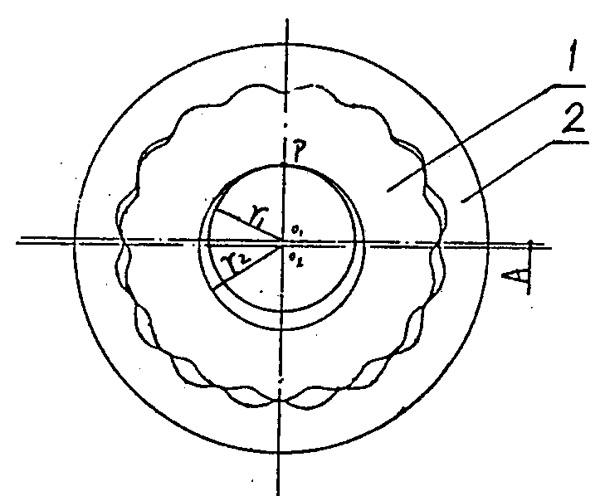

| 一種變幅擺線齒輪減速機，由兩級內嚙合齒輪副組成，其特征是齒輪副的齒形為滿足下列參數方程的變幅外擺線內等距曲線： Ｘ＝ｒ（ｚ＋１）Ｓｉｎθ－ＫｒＳｉｎ（ｚ＋１）θ＋ｒ＊＊＊ ｙ＝ｒ（ｚ＋１）ｃｏｓθ－Ｋｒｃｏｓ（ｚ＋１）θ＋ｒ＊＊＊ 式中：Ｋ為變幅系數，０．７５≥Ｋ≥０．５；Ｚ為齒輪齒數，外齒輪用Ｚ１代入，內齒輪用Ｚ２代入，Ｚ２－Ｚ１≥１；θ為外滾法滾圓中心相對于基圓中心的轉角；ｒ?yàn)橥鉂L法滾圓半徑，ｒ＝ｒ↓［Ｚ］＝Ａ／Ｋ，ｒ↓［Ｚ］為內等距半徑，Ａ為擺線磨齒機標準偏心距。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2006-7-19;因費用終止日 |
