圓弧齒2K-V型行星減速機 專利

來源：減速機信息網 時間：2008-7-7 9:12:47　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	02285194	申請日：	2002/11/12
公開號：		公告號：	2592959
授權日：	2003-12-17	授權公告日：	2003-12-17
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12201	代理人：	韓素琴
發明名稱：	圓弧齒2K-V型行星減速機
國際分類號：	F16H 3/44
范疇分類號：
發明人：	李充寧;劉繼巖;方沂;戚厚軍;田南平
申請人：	天津職業技術師范學院
申請人地址：	天津市河西區柳林東
郵編：	300222
文摘：
本實用新型公開了一種圓弧齒２Ｋ－Ｖ行星減速機，提供了一種將圓弧齒行星齒輪用于２Ｋ－Ｖ型輪系的傳動機構。本實用新型的構成包括中心齒輪軸、輸出盤、針齒輪、行星架、曲柄軸，在所述的曲柄軸上分別設置有與所述的中心齒輪軸構成外嚙合副的漸開線齒行星齒輪和通過主軸承套裝在所述的行星架以及輸出盤外周的針齒輪構成內嚙合副的圓弧齒行星齒輪，所述的圓弧齒行星齒輪的齒廓為純圓弧齒廓。本實用新型的優點是：傳動平穩，承載能力好；圓弧齒與針齒內嚙合，齒面接觸強度高，輪齒間相對滑動��；整體結構較普通少齒差傳動體積更小，傳動比可達ｉ＝６～３００。由于圓弧齒廓易于制造，傳動精度容易控制，可實現高定位精度和傳動精度。
主權利要求：
一種圓弧齒２Ｋ－Ｖ行星減速機，包括中心齒輪軸（１）、輸出盤（２）、針齒輪（３）、行星架（４）、曲柄軸（５），其特征是，在所述的曲柄軸（５）上分別設置有與所述的中心齒輪軸（１）構成外嚙合副的漸開線齒行星齒輪（６）和通過主軸承（８）、（９）套裝在所述的行星架（４）以及輸出盤（２）外周的針齒輪（３）構成內嚙合副的圓弧齒行星齒輪（１０）、（１１），所述的圓弧齒行星齒輪（１０）、（１１）的齒廓為純圓弧齒廓。
優先權項：

PCT 項

法律狀態：[免責聲明]

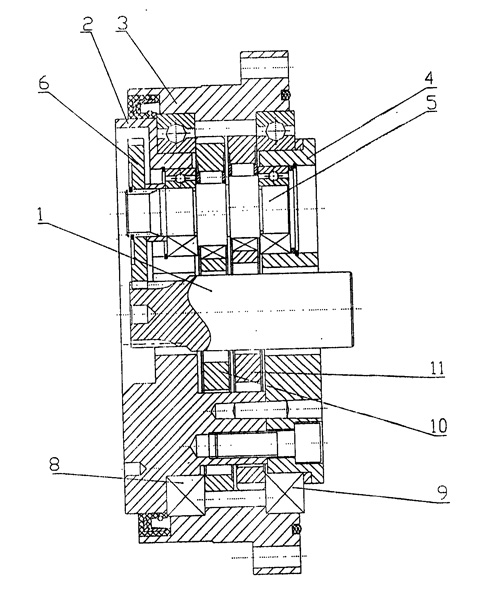

主附圖

圓弧齒2K-V型行星減速機
