| 申請?zhí)枺?/TD>
| 02229207 |
申請日： |
2002/04/25 |
| 公開號： |
|
公告號： |
2541669 |
| 授權日： |
|
授權公告日： |
2003-3-26 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42113 |
代理人： |
陳志浦 |
| 發明名稱： |
攪拌用雙擺線齒輪減速機 |
| 國際分類號： |
F16H 1/00 |
| 范疇分類號： |
27D26A |
| 發明人： |
胡象志;丁焰;李江 |
| 申請人： |
武漢建中洪昌減速機械有限公司 |
| 申請人地址： |
湖北省武漢市建設大道623號福星科技大廈B15樓 |
| 郵編： |
430030 |
| 文摘： |
| 本實用新型提出了一種攪拌用雙擺線齒輪減速機。它主要是由電機、機架、上蓋、旋轉體組成。旋轉體是由螺栓固連在一起的殼體、輸出齒輪Ｚ４、輸出盤與輸出軸組成。旋轉體的內部設置有由擺線齒輪Ｚ１、Ｚ２、Ｚ３、Ｚ４組成的雙擺線齒輪行星減速機構，旋轉體的下端支承軸承設置在輸出軸上，上端軸承設置在旋轉體的上端，該軸承活套在固定于上蓋上的空心軸上。該減速機結構簡單、上下輸出軸承支承距離大、承載能力強、能滿足攪拌器攪拌軸懸伸長，徑向力大的工作要求。 |
| 主權利要求： |

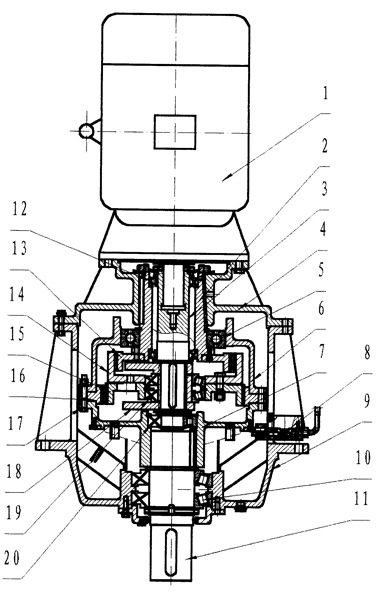

| 一種攪拌用雙擺線齒輪減速機它主要是由電機（１）、機架（９）、上蓋（４）、旋轉體組成，其特征是旋轉體是由螺栓（１７）固連在一起的殼體（６）、齒輪Ｚ４（１６）、輸出盤（７）與輸出軸（１１）組成，旋轉體的下端支承軸承（１０）設置在輸出軸（１１）上，上端軸承（５）設置在旋轉體的上端，該軸承（５）活套在固定于上蓋（４）上的空心軸（２）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-6-15;因費用終止日 |
| |
