| 申請?zhí)枺?/TD>
| 03232779 |
申請日： |
2003/01/10 |
| 公開號： |
|
公告號： |
2593904 |
| 授權日： |
2003-12-24 |
授權公告日： |
2003-12-24 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50102 |
代理人： |
郭云 |
| 發明名稱： |
中心傳動功率雙分流減速機 |
| 國際分類號： |
B02C 17/24 |
| 范疇分類號： |
26B20B |
| 發明人： |
顏克君;嚴建樵;趙俊渝;楊有生 |
| 申請人： |
重慶齒輪箱有限責任公司 |
| 申請人地址： |
重慶市江津德感鎮東方紅工業區 |
| 郵編： |
402263 |
| 文摘： |
| 一種中心傳動功率雙分流減速機，其特征在于：Ａ、連接在彈性聯軸器１一端的一級小齒輪軸３與套裝有二級大齒輪１６的輸出軸１４為水平同心傳動軸；Ｂ、一級小齒輪軸３同時與左右兩邊的一級大齒輪７嚙合，左、右兩邊的一級大齒輪７分別通過扭力軸４和齒形聯軸器１１與二級小齒輪１０連接，并且一級大齒輪７和二級小齒輪１０分別由一級滑動軸承８和二級滑動軸承９支承定位。左、右兩邊的二級小齒輪１０同時與二級大齒輪１６嚙合。本實用新型減小了減速機的中心距，縮小了傳動齒輪的直徑，均載效果好，使用壽命長、安裝方便，它主要用于建材行業的水泥磨機。 |
| 主權利要求： |

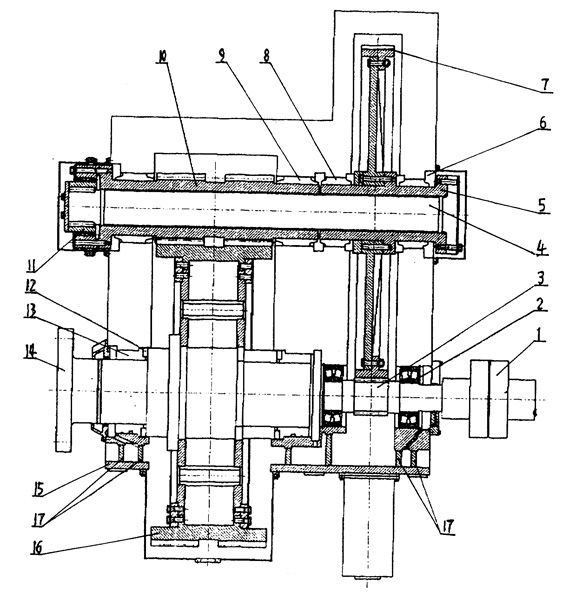

| 一種中心傳動功率雙分流減速機，包括彈性聯軸器（１）、調心滾子軸承（２）、一級小齒輪軸（３）、空心軸（５）、推力軸承（６）、一級大齒輪（７）、二級小齒輪（１０）、推力軸承（１２）、滑動軸承（１３）、輸出軸（１４）、下箱體（１５）、二級大齒輪（１６），其特征在于：Ａ、連接在彈性聯軸器（１）一端的一級小齒輪軸（３）與套裝有二級大齒輪（１６）的輸出軸（１４）為水平同心傳動軸；Ｂ、一級小齒輪軸（３）同時與左右兩邊的一級大齒輪（７）嚙合，左右兩邊的一級大齒輪（７）分別通過扭力軸（４）和齒形聯軸器（１１）與二級小齒輪（１０）連接，并且一級大齒輪（７）和二級小齒輪（１０）由一級滑動軸承（８）和二級滑動軸承（９）支承并定位，左右兩邊的二級小齒輪（１０）同時與二級大齒輪（１６）嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
