| 申請?zhí)枺?/TD>
| 03221919 |
申請日： |
2003/05/15 |
| 公開號： |
|
公告號： |
2623960 |
| 授權日： |
2004-7-7 |
授權公告日： |
2004-7-7 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33210 |
代理人： |
黃捷 |
| 發明名稱： |
雙軸正反轉輸出減速機 |
| 國際分類號： |
F16H 1/16 |
| 范疇分類號： |
|
| 發明人： |
張國光 |
| 申請人： |
溫州市榮吉膠囊藥化設備有限公司 |
| 申請人地址： |
浙江省溫州市高新技術園區永中工業區前垟路 |
| 郵編： |
325024 |
| 文摘： |
| 一種雙軸正反轉輸出減速機，包括機體及置于其中的齒輪減速傳動機構，機體中還設有橫向的上蝸桿和下蝸桿，上蝸桿和下蝸桿的端部均和齒輪減速傳動機構的輸出末級傳動連接，并且兩者的傳動旋轉方向相反，機體中還轉動連接有縱向的輸出轉軸和同軸間隙套于其上的空心輸出軸套，在輸出轉軸和空心輸出軸套上分別固定連接有上蝸輪和下蝸輪對應嚙合上蝸桿和下蝸桿。本實用新型的結構簡單，專用部件少，加工方便，傳動可靠，減速比范圍較大，并且機器的結構緊湊，體積小，減少安裝空間。 |
| 主權利要求： |

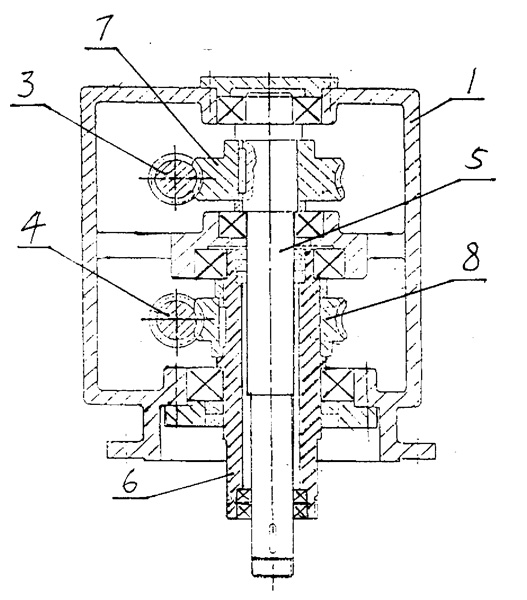

| 一種雙軸正反轉輸出減速機，包括機體及置于其中的齒輪減速傳動機構，其特征為：機體（１）中還設有橫向的上蝸桿（３）和下蝸桿（４），上蝸桿（３）和下蝸桿（４）的端部均和齒輪減速傳動機構（２）的輸出末級傳動連接，并且兩者的傳動旋轉方向相反，機體（１）中還轉動連接有縱向的輸出轉軸（５）和同軸間隙套于其上的空心輸出軸套（６），在輸出轉軸（５）和空心輸出軸套（６）上分別固定連接有上蝸輪（７）和下蝸輪（８）對應嚙合上蝸桿（３）和下蝸桿（４）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
