| 申請?zhí)枺?/TD>
| 94212386 |
申請日： |
1994/05/17 |
| 公開號： |
|
公告號： |
2200614 |
| 授權日： |
1995-5-11 |
授權公告日： |
1995-6-14 |
| 專利類別： |
新型 |
國別省市代碼： |
65[中國|新疆] |
| 代理機構代碼： |
65100 |
代理人： |
白志斌 |
| 發明名稱： |
內裝式擺輪減速機滾筒 |
| 國際分類號： |
B65G 23/04 |
| 范疇分類號： |
32F |
| 發明人： |
劉根喜 |
| 申請人： |
劉根喜 |
| 申請人地址： |
新疆維吾爾自治區烏魯木齊市北京路新疆牧業機械廠 |
| 郵編： |
830011 |
| 文摘： |
| 用于帶式輸送機，特別是主動滾筒減速機構的改進。該實用新型采取新型的擺輪式減速機，該減速機設計新穎、體積小，傳動效率高，減速機設置在主動滾筒內，不僅節省了輸送機器外部空間安裝位置，而且結構簡單，節約了材料，制作容易，安裝使用方便。 |
| 主權利要求： |

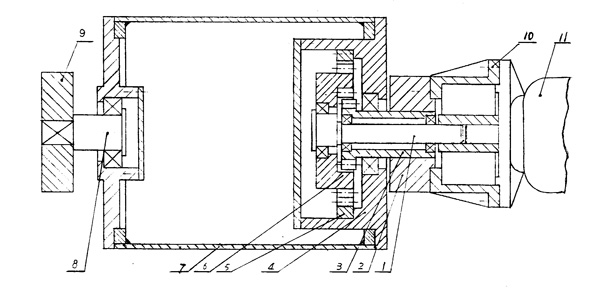

| 一種內裝式擺輪減速機滾筒，由電動機１１，電機座１０，滾筒７、固定支座２和滾筒支座９組成，其特征是減速箱４裝在滾筒７內部，通過法蘭與滾筒７固結在一起，在固定支座２中固定安裝著齒輪軸套３，其頭部帶有齒輪的一端裝在變速箱４內，齒輪軸套３的軸套外徑處通過軸承與減速箱４聯結在一起，偏心軸１通過軸承安裝在齒輪軸套３中，偏心軸１的兩端從齒輪軸套３中伸出，帶有內外齒輪擺輪６通過軸承與偏心軸１裝配在一起，內齒圈５固定安裝在減速箱４箱體上，擺輪６的外齒輪與內齒圈５嚙合，擺輪６的內齒輪與齒輪軸套３齒輪相嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2000-7-19;因費用終止日 |
| |
