| 申請?zhí)枺?/TD>
| 96232984 |
申請日： |
1996/04/12 |
| 公開號： |
|
公告號： |
2272508 |
| 授權日： |
|
授權公告日： |
1998-1-14 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
51102 |
代理人： |
劉小紅 |
| 發明名稱： |
冷卻塔用倒裝式行星齒輪減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D35F |
| 發明人： |
張協和;胡世忠 |
| 申請人： |
重慶市長城減速機廠 |
| 申請人地址： |
四川省重慶市壁山縣壁城鎮南關 |
| 郵編： |
632760 |
| 文摘： |
| 倒裝式行星齒輪減速機屬于一種密封可靠，噪聲低，傳動效率高，重量輕，維修方便的減速裝置，主要用于與玻璃鋼冷卻塔配套。它將減速機倒裝，將電機及風機分別安裝在減速機的下端和上端、電機軸伸入減速機內，采用密封機構防止?jié)櫥瓦M(jìn)入電機。采用倒裝式減速機的冷卻塔，塔體不再承受減速機和風機的重壓，塔體壁厚可大幅度減薄，減速機噪聲對環境的污染明顯降低，省去了超低噪聲塔的消聲柵。 |
| 主權利要求： |

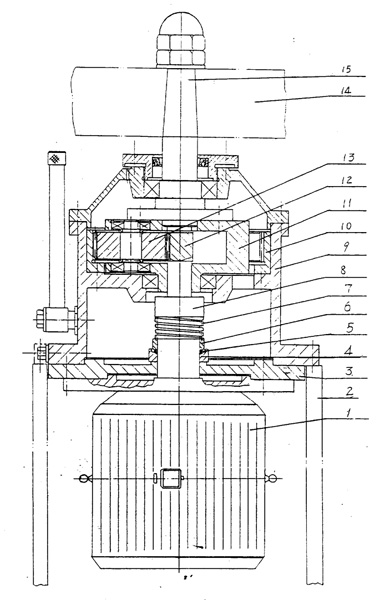

| 一種冷卻塔用倒裝式行星齒輪減速機，包括電機（１）及減速機構；電機通過聯接盤（３）與減速機構箱體（９）連接；其特征在于：電機聯接在減速器的下端，減速器輸出軸（１５）上端與風機連接，其中電機軸伸入減速機構的箱體（９）內，軸上裝有與其鍵聯接的齒套（８），齒套內的鍵槽與齒套之間的縫隙在鍵槽內用鉛塊（１６）堵塞，齒套與聯接盤（３）的端面構成端面接觸式機械密封，齒套上動環（４）與齒套間的徑向間隙用Ｏ型膠圈（５）密封，并通過彈簧（７）和壓環（６）將其壓緊，使動圈與聯接盤之間的接觸面密封接觸。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2000-6-14;因費用終止日 |
| |
