| 申請?zhí)枺?/TD>
| 96236354 |
申請日： |
1996/10/18 |
| 公開號： |
|
公告號： |
2287232 |
| 授權日： |
|
授權公告日： |
1998-8-5 |
| 專利類別： |
新型 |
國別省市代碼： |
87[中國|西安] |
| 代理機構代碼： |
61114 |
代理人： |
徐平 王俊 |
| 發明名稱： |
弧齒網絡行星減速機 |
| 國際分類號： |
F16H 37/12 |
| 范疇分類號： |
27D |
| 發明人： |
周先德;周超;董勇志;尚宇;周泳良 |
| 申請人： |
周先德 |
| 申請人地址： |
陜西省西安市咸寧西路28號西安交通大學3-24-401 |
| 郵編： |
710048 |
| 文摘： |
| 一種弧齒網絡行星減速機，其輸入軸和輸出軸兩端均設有支撐軸承，輸入軸與電機的聯接端及輸出軸與工作機的聯接端上均設有軸承密封裝置，輸入軸通過曲柄驅動連桿，連桿中央設有與外弧齒輪嚙合的內弧齒輪，外弧齒輪設于輸出軸上。本實用新型的連桿作平面行星運動，可采用多臺電機拖動多個輸出軸，實現大速比減速或增速，其承載能力大，傳動功率大，速比大，弧齒可隨時更換，特別適用于低速、重載、大扭矩、大功率的重型傳動裝置。 |
| 主權利要求： |

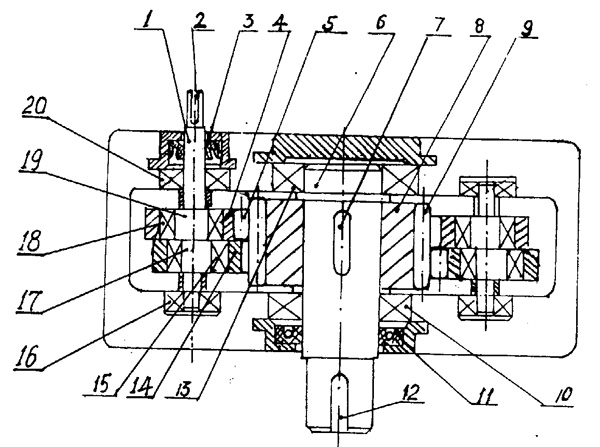

| 一種弧齒網絡行星減速機，包括輸入軸（１）和輸出軸（６），其兩端均設有支撐軸承（１６）、（２０）及（１３）、（１０），所述輸入軸（１）通過鍵（２）與電機的聯接端上設有軸承密封裝置（３），輸出軸（６）與工作機的聯接端上設有軸承密封裝置（１１），其特征在于：所述輸入軸（１）通過曲柄（２２）與偏心軸承盤式連桿（４）聯接，曲柄（２２）包括偏心套（１９）和設于偏心套（１９）上的滾動軸承（１８）構成，偏心套（１９）設于輸入軸（１）上，偏心軸承盤式連桿（４）設于滾動軸承（１８）外部，所述連桿（４）上設有與外弧齒輪（８）嚙合的內弧齒輪（５），外弧齒輪（８）設于輸出軸（６）上；所述內弧齒輪（５）由鑲嵌于連桿（４）的內孔（２３）上弧齒座內的弧齒構成；弧齒與外弧齒輪（８）上的弧齒廓（９）嚙合；所述內弧齒輪（５）的弧齒及其弧齒座、與弧齒相嚙合的弧齒廓（９）均為共軛副。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2001-12-5;因費用終止日 |
