| 申請?zhí)枺?/TD>
| 97236456 |
申請日： |
1997/06/26 |
| 公開號： |
|
公告號： |
2332605 |
| 授權日： |
|
授權公告日： |
1999-8-11 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32106 |
代理人： |
江平 |
| 發明名稱： |
可制動行走三級行星減速機 |
| 國際分類號： |
B60K 41/22 |
| 范疇分類號： |
27D36A27C |
| 發明人： |
姚盛才 |
| 申請人： |
姚盛才 |
| 申請人地址： |
江蘇省靖江市經濟開發區西南環浦江路旁 |
| 郵編： |
214500 |
| 文摘： |
| 本實用新型涉及工程機械領域的一種可制動的行走三級行星減速機，其特點是在減速機固定盤內，設置由彈簧、活塞、摩擦片和油孔組成的制動機構，彈簧常閉頂剎制動摩擦片，并設計采用三級行星裝置，當驅動動力插入花鍵套后，只要用１８～２３ｋｇ的壓力油液注入堵頭時，油壓堆動活塞向圓盤方向移動，摩擦片失去壓力，減速機工作，本實用新型操作方便、制動鎖緊可靠靈活，使用壽命長，具有較高的經濟效益和社會效益。 |
| 主權利要求： |

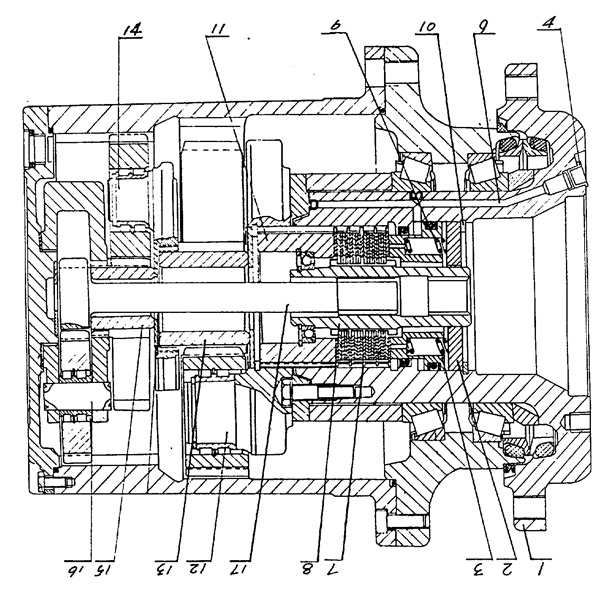

| 一種包括固定盤、行星減速機的可制動行走三級行星減速機，其特征在于固定盤的固定套上部設置有依次疊加的內齒摩擦片和外齒摩擦片，摩擦片的上部設置有活塞，活塞上加工有若干軸向階梯通孔，孔內均置有彈簧，彈簧上部由圓盤壓住，圓盤的上部與固定盤孔壁結合處用孔檔定位，固定盤端面一處加工有與活塞中部相通的油孔，端面處的孔口經螺紋固定堵頭；固定套的下端插入大輪架中心的花鍵槽內，帶動大輪架上的行星輪運轉，大太陽輪的一端置于行星輪中央，另一端與中輪架嚙合，帶動中行星輪運轉，中太陽輪的一端置于中行星輪架，另一端置于小輪架中央齒輪花鍵內，帶動小輪架上的小行星輪運轉，花鍵套中心的齒軸下端與小行星輪嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-8-7;因費用終止日 |
