| 申請?zhí)枺?/TD>
| 97236473 |
申請日： |
1997/06/28 |
| 公開號： |
|
公告號： |
2305318 |
| 授權日： |
|
授權公告日： |
1999-1-27 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32106 |
代理人： |
江平 |
| 發明名稱： |
可制動回轉行星減速機 |
| 國際分類號： |
B60K 41/22 |
| 范疇分類號： |
27D32B |
| 發明人： |
姚盛才 |
| 申請人： |
姚盛才 |
| 申請人地址： |
江蘇省靖江市經濟開發區西南環浦江路旁 |
| 郵編： |
214500 |
| 文摘： |
| 本實用新型涉及回轉工程機械領域的一種可制動回轉行星減速機，其特點是在回轉減速機缸套馬達座內，設置由彈簧、活塞、摩擦片和油孔組成的制動機構，彈簧常閉頂剎制動摩擦片，當驅動動力帶動花鍵套動作的同時，只要用１８～２３ｋｇ的壓力油液注入堵頭，油壓推動活塞向孔檔墊片方向移動，摩擦片失去壓力，回轉減速機工作，本實用新型操作方便、制動鎖緊可靠靈活，定向準確，使用壽命長，具有較高的經濟效益和社會效益，是回轉支承工程機械新一代回轉制動設備。 |
| 主權利要求： |

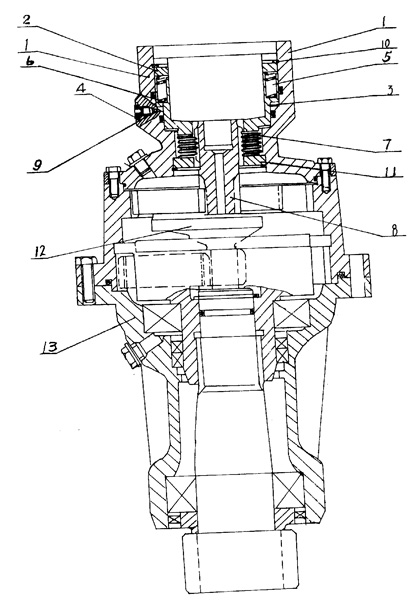

| 一種包括缸套馬達座和回轉行星減速機的可制動回轉行星減速機，其特征在于缸套馬達座內的檔圈上部設置有依次疊加的內齒摩擦片和外齒摩擦片，摩擦片的上部設置有活塞，活塞上加工有若干軸向盲孔，孔內均置有彈簧，彈簧上部由孔檔墊片壓住，孔檔墊片的上部與缸套馬達座孔壁結合處用孔檔定位，缸套馬達座外側面一處加工有與近盲孔下方活塞相通的油孔，外側面孔口經螺紋固定堵頭，內齒摩擦片的內齒與花鍵套嚙合，外齒摩擦片的外齒與缸套馬達座內壁的軸向花鍵槽嚙合，花鍵套直接與一級行星架連接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-8-7;因費用終止日 |
