| 申請?zhí)枺?/TD>
| 92205576 |
申請日： |
1992/04/03 |
| 公開號： |
|
公告號： |
2116808 |
| 授權日： |
1993-4-16 |
授權公告日： |
1993-6-30 |
| 專利類別： |
新型 |
國別省市代碼： |
71[中國|臺灣] |
| 代理機構代碼： |
72002 |
代理人： |
程偉 |
| 發明名稱： |
兼具扭力設定及安全保護功能的同軸減速機 |
| 國際分類號： |
F16H 1/06;F16H 35/10 |
| 范疇分類號： |
27D26E |
| 發明人： |
溫善行;林文顯;黃文鏢 |
| 申請人： |
溫善行;林文顯;黃文鏢 |
| 申請人地址： |
中國臺灣 |
| 郵編： |
|
| 文摘： |
| 一種兼具扭力設定及安全保護功能的同軸減速機，是在一個筒體內部安裝一組同軸減速機構，藉由同軸減速機構外側裝設的扭力調整裝置設定從動軸可承受的扭力，以便當從動軸在承受過大的扭力時可防止減速機構損壞或電機動力源的燒毀。 |
| 主權利要求： |

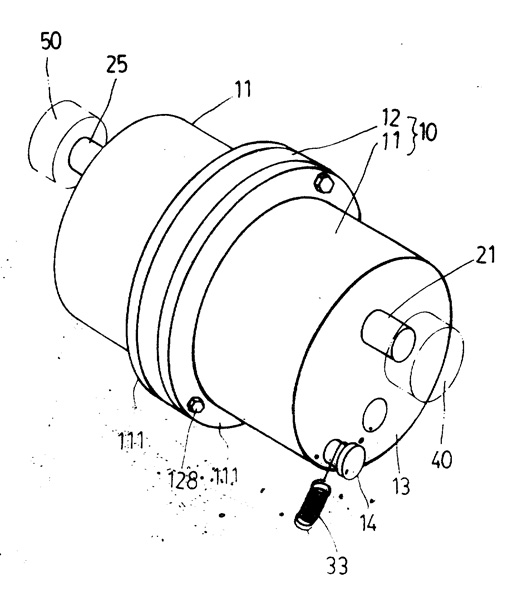

| 一種兼具扭力設定及安全保護功能的同軸減速機，所述同軸減速機是在筒體內部安裝一組減速機構，其特征在于：該減速機構為同軸減速機構，該同軸減速機構是在筒體的一端側安裝一主動軸，主動軸的一端連接有動力源，筒體內部設有隔板，主動軸的另一端裝設于筒體內部的隔板上，筒體內部隔板的另一側上安裝有從動軸，從動軸上設有從動齒輪，主動軸上固設有主動齒輪，主動齒輪帶動一組減速齒輪而連動從動軸上的從動齒輪，從動軸與主動軸設置在同一中心軸線上，從動軸的另一側延伸于筒體的外側而連接有動作機構；在同軸減速機構外側裝設有扭力調整裝置，扭力調整裝置是在筒體一端側上延伸出一個定位桿，定位桿上套接有扭力調整元件，扭力調整元件的另一端連接在一個固定的定位臺上；所述同軸減速機還包括設在所述定位桿附近適當位置處的安全開關。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1997-5-28;因費用終止日 |
