| 申請?zhí)枺?/TD>
| 93244275 |
申請日： |
1993/11/17 |
| 公開號： |
|
公告號： |
2188143 |
| 授權日： |
1994-8-17 |
授權公告日： |
1995-1-25 |
| 專利類別： |
新型 |
國別省市代碼： |
15[中國|內蒙] |
| 代理機構代碼： |
11005 |
代理人： |
李毓斌 馬秀蘭 |
| 發明名稱： |
行星減速機的巢式滾動輸出機構 |
| 國際分類號： |
F16H 37/02 |
| 范疇分類號： |
27D |
| 發明人： |
楊天博 |
| 申請人： |
楊天博 |
| 申請人地址： |
內蒙古自治區呼和浩特市內蒙地礦局10號樓2單元6號 |
| 郵編： |
010020 |
| 文摘： |
| 本實用新型涉及一種減速機。 本實用新型提供了一種行星減速機的巢式滾動輸出機構。該機系用一種滾動元件將行星傳動的公轉運動過濾掉，將自轉運動傳遞給輸出軸。該機構具有簡單緊湊、體積小，并以滾動摩擦代替滑動摩擦，因而傳動效率高等特點。 |
| 主權利要求： |

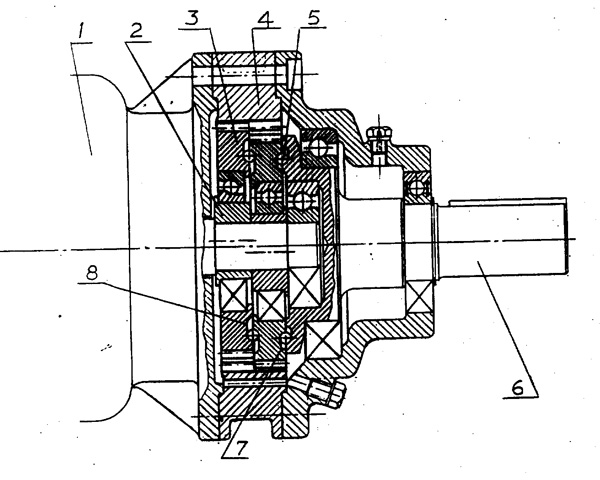

| 一種行星減速機的巢式滾動輸出機構其特征在于： （１）行星齒輪（３）與電動機（１）輸出軸端面園盤之間安排有兩個以上滾動體（５），在與滾動體（５）相對應的位置，在行星齒輪（３）及電機（１）輸出軸園盤上，各制出數目與滾動體（５）數目相等的園巢形淺坑一（７），園巢直徑等于滾動體（５）直徑加上行星齒輪Ｏ的偏心距，滾動體可在此園巢邊沿滾動 （２）行星齒輪（３）分為對等的兩個齒輪，各安裝在偏心方向相反的兩個偏心套（２）上，在兩個行星齒輪（３）之間放置兩個以上的滾動體（５），在與滾動體（５）對應的位置、在兩個行星齒輪（３）上，各制出數目與滾動體（５）數目相等的園巢形淺坑二（８），其直徑等于滾動體（５）直徑加上兩倍偏心距，滾動體可在此園巢邊沿滾動。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-1-2;因費用終止日 |
| |
