三叉桿式萬向聯軸器的運動仿真
4.1引言
計算機技術的發展為仿真技術提供了強有力的手段和工具。由于可以在計算機上建立機械系統的運動學、動力學模型并能迅速、靈活地進行虛擬試驗，得出機械系統的各項性能參數，為設計部門在降低機械系統的研制成本，縮短研制周期，提高試驗的安全性方面起到了重要的作用。目前計算機仿真分析在產品設計研制中占有越來越重要的地位。
本章中引入計算機仿真技術，利用目前世界上最具權威的機械系統虛擬樣機仿真軟件ADAMS對十字軸式萬向聯軸器、單聯三叉桿式萬向聯軸器和雙聯三叉桿式萬向聯軸器進行了運動學仿真，得到了許多可視化的數據結果。驗證了利用AOAMS進行機械多體系統仿真的有效性和正確性，同時得到了三叉桿式萬向聯軸器以前未被發現的運動規律，為這種聯軸器的進一步開發利用提供了基礎。
4.2理論背景
4.2.1虛擬樣機技術
虛擬樣機技術（Virtual Prototype Technology簡稱VPT）是當前設計制造領域的一門新技術。它是基于虛擬樣機的先進的數字化設計方法。它不是一項具體的技術，而是涉及多體系統動力學、計算方法、軟件工程等學科，將這些相關技術運用系統工程和信息集成技術結合成一個有機的整體。它利用軟件建立機械系統的三維實體模型和力學模型，分析和評估系統的性能，從而為物理樣機的設計和制造提供參數依據。
虛擬樣機技術側的基本概念是指在產品設計開發過程中，將分散的零部件設計和分析技術（指在某單一系統中零部件的CAD和FEA技術）揉合在一起，在計算機上建造出產品的整體模型，并針對該產品在投入使用后的各種工況進行仿真分析，預測產品的整體性能，進而改進產品設計、提高產品性能的一種新技術。虛擬樣機技術在產品設計階段，一就可以對整個系統進行完整的分析，可以觀察并試驗各組成部件的相互運動情況。使用系統仿真軟件在各種虛擬環境中真實地模擬系統的運動，它可以在計算機上方便地修改設計缺陷，仿真試驗不同的設計方案，對整個系統進行不斷改進，直至獲得最優設計方案后，再制造出樣機。
為了加快產品的更新，提高市場的競爭力，將投資風險降到最低，虛擬設計在現代工程中的地位將會越來越重要。
4.2.2多體動力學簡介
多個物體通過運動副連接在一起組成的系統稱為多體系統。多體動力學是研究多體系統中載荷和系統運動的關系。包含兩部分，即多剛體系統動力學和柔性多體系統動力學。
多剛體系統動力學的解算方法有拉格朗日模型及算法、笛卡爾模型及算法、凱恩方法等等。（ADAMS中采用了世界上廣泛流行的多剛體系統動力學理論中的拉格朗日模型及算法。）
4.2.3ADAMS簡介
4.2.3.1ADAMS的功用和組成
4.2.3.1.IADAMS的功用
理想的仿真應能滿足以下幾點要求：建模簡單快速、模型逼真、具有三維動畫和便于調整仿真參數。另外，運動學與動力學的計算也是十分重要的工作，包括正解和逆解的計算，常規的算法大多采用牛頓——歐拉方程或拉格朗日方程，不僅工作量大，而且非常容易出錯。我們也希望在設計過程中能盡早地發現一些問題，及時優化，由于未知量太多，工作量也很大，這一步的工作通常是在樣機完成之后進行，從而造成效率較低和不必要的浪費。
我們更希望上述幾項工作能有機地聯系在一起．比如說，改動了模型后可以直接在仿真中把改動體現出來；調整了某設計參數或某關節的運動規律后無需改動程序就可以直接進行運動學與動力學的重新計算等等，但由于通常的工作方式是采用不同的軟件分別處理上述幾項工作，當參數有變動時，上述幾項工作均需做相應的改動，工作量很大，非常不靈活。還易于出錯。利用ADAMS軟件能將這幾項工作有機地結合在一起，并且非常簡便相直觀，可以大大提高工作的效率。
機械系統自動動力學分析軟件ADAMS(Automatic Dynamic Analysis of Mechanical System）是由美國MDI公司開發的、目前世界上最具權威的機械系統虛擬樣機仿真軟件，功能強大，它為用戶提供了強大的建模、仿真環境，使用戶能夠?qū)Ω鞣N機械系統進行建模、仿真和分析。和其它CAD、CAE軟件相比，ADAMS具有十分強大的運動學和動力學分析功能。目前已廣泛地應用于汽車制造、航空航天、鐵道交通等領域。利用ADAMS軟件可以快速、方便地創建完全參數化的機械系統幾何模型。該模型既可以在ADAMS軟件里直接建造，也可以從其它的CAD軟件（如Pr／EUG等）中傳入造型逼真的模型，然后再在模型上添加約束、載荷和運動激勵，最后執行與實際工況非常接近的運動仿真測試，所得的測試結果就是機械系統工作過程的模擬運動情況。
4.2.3.1.2ADAMS的組成圓
ADAMS軟件包括3個基本模塊：用戶界面模塊（ADAMS/View）、方程求解器(ADAMS/Solver）、仿真結果后處理模塊（ADAMS/Postprocessor）。
ADAMS/V1ew提供了一個直接面向用戶的基本操作對話環境和樣機分析前處理功能，包括樣機的建模、數據輸入與編輯、與求解器和后處理等程序的自動銜接等。
ADAMS/Solver是軟件的核心部分，是求解機械系統運動和動力學問題的程序，在View的調用下完成模型的靜力學、運動學、動力學的計算，并將計算分析結果自動返回到ADAMS/View。
ADAMS/Postprooessor具有很強的后處理功能，可以回放仿真結果，繪制各種分析曲線，并且可以對結果作數學和統計的計算。
除基本模塊外，ADAMS還包含功能擴展模塊、接口模塊、專業模塊、以及工具箱模塊。其中在功能擴展模塊中有ADAMS/Vibration（振動分析模塊）、DAMS/Linear（系統模態分析模塊）等。在接口模塊中有ADAMS/Flex（柔性分析模塊）等。ADAMS/Flex模塊提供了ADAMS與有限元軟件ANSYS、NASTRAN、ABAQS、I-DEAS之間的雙向數據接口。利用此模塊可以考慮物體的彈性，在模型中引入柔性體，從而提高仿真的精度。
4.2.3.2用ADAMS建模、仿真的步驟
其步驟簡述如下：
建造模型
建模包含三部分工作：
a.創建零件：ADAMS建模分析的基本步驟有兩種途徑：通過ADAMS/View的零件庫來創建各種簡單的運動單元（零件）；用ADAMS/Exchange引入復雜的CAD形體（會影響運行速度）:
b.給模型施加約束和運動；
c.給模型施加各種作用力。
測試模型
定義測量并對模型進行初步仿真，通過仿真結果檢驗模型中各個零件、約束和力是否正確。
校驗模型
導入實際實驗測試數據，與虛擬仿真的結果進行比較。
模型的細化
經過初步仿真確定了模型的基本運動后，可以在模型中加入更復雜的單元，如在運動副上加入摩擦，用線性方程或一般方程定義控制系統，加入柔性連接件等等，使模型與真實系統更加近似。
模型的重新描述
為方便設計，可以加入各種參數對模型進行描述，當用戶對模型進行了更改，這些參數自動發生變化，使相關改動自動執行。
優化模型
對模型進行參數分析，優化設計。
定制用戶自己的環境
用戶可以定制菜單、對話框，或利用宏使許多重復工作可以自動進行。
ADAMS建模、仿真的流程如圖4-1所示。
4.2.3.3ADAMS分析原理
ADAMS采用了兩種直角坐標系：總體坐標系和局部坐標系，它們之間通過關聯矩陣相互轉換�？傮w坐標系是固定坐標系，它不隨任何機構的運動而運動。它是用來確定構件的位移、速度、加速度等的參考系。局部坐標系因定在構件上，隨構件一起運動。機構的自由度（(DOF=6×（構件總數-1）一約束總數）構件總數中包含地面，在這個公式中僅是一種大約的自由度數，ADAMS會在此基礎上再一次計算真正的自由度數）是機構所具有的可能的獨立運動狀態的數目。在ADAMS軟件中，機構的自由度決定了該機構的分析類型：運動學分析或動力學分析。
當DOF=O時，對機構進行運動學分析，即僅考慮系統的運動規律，而不考慮產生運動的外力。在運動學分析中，當某些構件的運動狀態確定后，其余構件的位移、速度和加速度隨時間變化的規律，不是根據牛頓定律來確定的，而是完全由機構內構件間的約束關系來確定，是通過位移的非線性代數方程與速度、加速度的線性代數方程迭代運算解出。
當DOF>O時，對機構進行動力學分析，即分析其運動是由于保守力和非保守力的作用而引起的，并要求構件運動不僅滿足約束要求，而且要滿足給定的運動規律。它又包括靜力學分析、準靜力學分析和瞬態動力學分析。動力學的運動方程就是機構中運動的拉格朗日乘子微分方程和約束方程組成的方程組。
當DOF<O時，屬于超靜定問題，ADAMS無法解決。
4.2.3.4ADAMS工程流程
ADAMS的整個計算過程（指從數據的輸入到結果的輸出，不包括前、后處理功能模塊。）可以分成以下幾個部分：
數據的輸入；
數據的檢查：
機構的裝配及過約束的消除；
運運方程的自動形成；
積分迭代運算過程；
運算過程中的錯誤檢查和信息輸出；
結果的輸出。
4.3運動仿真的有效性及正確性的檢驗
在進行本文的仿真分析之前，我們必須對利用ADAMS作為分析工具的有效性和正確性作出檢驗。由于十字軸萬向聯軸器的運動規律早已被人們所熟知，且已有大家公認的解析公式，故本章以十字軸萬向聯軸器的運動規律作為檢驗的標準，看仿真得到的可視性結果同它的解析公式得到的結果是否一致，如果一致，則證明利用ADAMS作為分析工具是有效和正確的。
4.3.1模型的建立
在建立模型前需注意如下因素：
外形簡單的零件用ADAMS建模非常方便，對于形狀復雜的零件，相對于UG、Pro／E等軟件，ADAMS則稍顯遜色。一般來說，可以先用UG、Pro/E等軟件對復雜的零件進行建模，再將建好的模型傳入ADAMS中進行仿真分析。這樣可以大大提高機構分析的效率。
在用ADAMS建模之前，根據運動副對模型進行簡化，將各個零件之間的運動副表示清楚。這樣不僅可以節省大量的建模時間，也可以保證ADAMS的仿真及分析過程能夠順利進行。同時，由于ADAMS在進行運動學、動力學求算時，只考慮零件的質心和質量，而對零件的外部形狀不予考慮，因此在模型中精確地描述出復雜的零件外形，并沒有多大的實際意義。故模型外形應盡量簡化。當然，零件形體描述得越準確，ADAMS自動求算的零件質量和質心位置也就越精確，但復雜零件的建模并不是ADAMS的特長。
多個零件固結時，可以只用一個零件表示，節省運動副數量。因為運動鏈越長，計算誤差越大。
4.3.1.1建立裝配模型

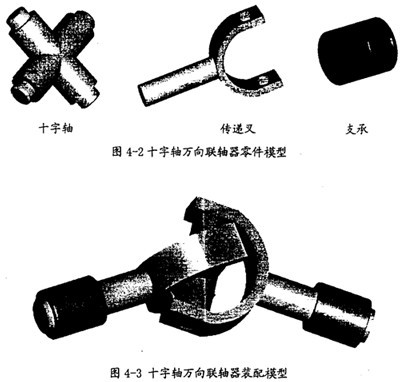

當前，在工程領域，應用美國PTC公司的CAD軟件Pro／E和美國MDI公司的動力學仿真軟件ADAMS聯合進行復雜機械系統的動力學仿真研究是一種較實用、較流行的仿真方案。本文的仿真分析中所有模型均是采用這種方案。考慮到建模的注意因素，在用Pro/E建模的過程中，省去了十字軸萬向聯軸器的許多細小結構，如潤滑部分、滾針軸承、彈簧卡圈等，只是保留了十字軸萬向聯軸器在原理上進行傳動的必需構件和運動副。在此原則下建立的十字軸萬向聯軸器的各構件模型如圖4-2所示，實際上只包含十字軸和傳遞叉兩個活動構件。建立的十字軸萬向聯軸器的裝配模型如圖4-3所示。
4.3.1.2建立運動分析模型
將裝配模型轉變?yōu)檫\動分析模型必須在裝配模型的基礎上加上運動副和運動驅動。由于Pro／E中的圖形導入ADAMS中形成可作為剛體進行分析的shell時，會丟失大部分幾何特征，如圓變成了多邊形，旋轉體的軸線丟失等等。在這種情況下如果再對模型添加運動副和運動驅動，則比較困難，故而我們可以利用MDI公司為ADAMS和Pro／E間做的專用接口模塊Mechanism/Pro，通過Mechanism/Pro（以掛接在Pro／E菜單管理器下的一個子菜單形式存在），先在Pro／E中添加較簡單的運動副和運動驅動（一般而言，由于導入到ADAMS后，圖形的部分幾何信息丟失，在添加運動副和運動驅動時不能定位，故能在mechanism/Pro下添加的約束盡量在Mechanism/Pro下進行），然后再導入到ADAMS中，這樣做的效率較高。

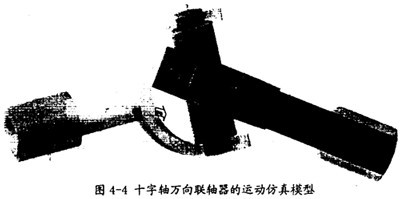

在Prp／E中，對裝配模型中的十字軸和兩個傳遞叉間分別添加上兩個旋轉副，在一個傳遞叉和支承間添加上一個旋轉副，在另一個傳遞叉和另一個支承間添加一個圓柱副（實際上旋轉副也可），再將模型轉到ADAMS中，在一端的傳遞叉和支承間的旋轉副上添加上一個運動驅動，大小為180°／s。這樣就得到了十字軸萬向聯軸器的運動仿真模型。模型如圖4-4所示。
通過對模型的驗證，可知此模型中共有3個移動件，l個圓柱副，3個旋轉副，1個運動驅動，機構的自由度為0，機構中有冗余的約束方程（在這種情況下求出的運動反力是不正確的）。
4.3.2運動仿真
在運動仿真中須注意如下幾點：
在仿真分析中，要求輸入仿真步長參數，如果輸入步長過大，則給出的值可能不精確，隨著模型的變化從這一輸出點突然跳到下一輸出點，得到不連續的結果，輸出的曲線也不光滑。要確定有足夠的步數能捕捉到輸出的尖峰或谷底，否則就要在整個仿真過程中減小步長。但是減小步長會增加仿真的計算時間，需要更多的計算機資源；
在仿真分析中如果步長太大，可能使數值計算不收斂，導致仿真失敗，故仿真中選取合適的步長是比較重要的。
運動仿真：

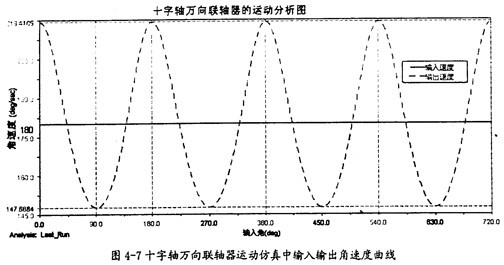

選取合適的步長，在缺省模式下（由前面的自上度為0，可知此時的仿真是運動仿真）對模型做仿真分析，并在結果中輸出兩軸夾角的測量值曲線圖（如圖4-6所示）以及輸入、輸出軸角速度測量的曲線圖（如圖4-7所示）。

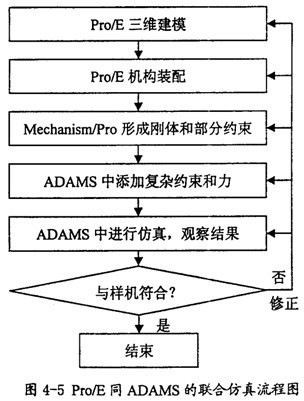

在仿真中如果發現結果不對，則我們需要對前面的模型進行修正，然后再做仿真分析，直到結果正確。決而言之利用Pro/E和ADAMS進行聯合仿真，其基本的步驟如圖4-5所示。
4.3.3仿真結果分析

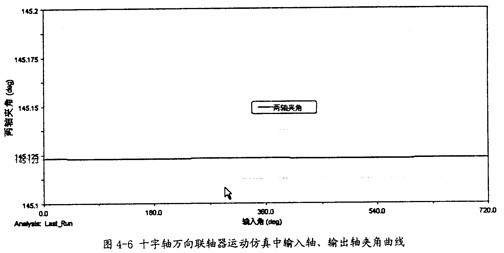

由圖4-6可知，仿真中十字軸萬向聯軸器的兩軸夾角實際上即是34.88°（原夾角的補角），在第二章的十字軸萬向聯軸器理論計算曲線圖中也包含了這個夾角下的運動分析曲線（圖2-12），比較圖2-12中β=34.88°的曲線和圖4-7的曲線，可知兩條曲線在變化頻率、形狀、值的大小都是一樣的。
4.3.4結論
由上面的分析結果可知，利用ADAMS進行的仿真在一定的程度上是有效的、正確的。另外據文獻介紹，物理樣機實驗結果與虛擬樣機用ADAMS的仿真結果吻合程度超過95%，這進一步證明了利用ADAMS進行仿真的可行性。
4.4單聯三叉桿式萬向聯軸器的運動仿真
4.4.1仿真模型的建立
在本次分析中，建立的裝配模型同第三章中圖3-2所示的模型具是完全一樣的，在這個裝配模型的基礎上通過添加運動副和運動驅動構成圖4-8所示的運動仿真模型。添加的運動副和運動驅動如下：
在滑桿套軸（輸入軸）和左支承間添加旋轉副；
在小桿同滑桿套軸間添加移動副（本來圓柱副也可，這里提局部自由度）；
在內球頭同小桿之間添加球面副；
在內球頭同三叉桿軸頸之間添加圓柱副；
在三叉桿同軸承內圈之間添加圓柱副；
在軸承內圈同軸承外圈之間添加球面副；
在旋轉副上添加恒速驅動，大小為90o/s。
通過模型檢驗，可知模型中：
有9個移動件、3個圓柱副、1個旋轉副、4個球面副、3個移動副、1個固定副、1個驅動，模型共有3個自由度。
4.4.2運動仿真
設定一定的步長，對模型進行仿真分析，并輸出如下測量的結果：輸入、輸出軸角速度曲線（如圖4-9)；

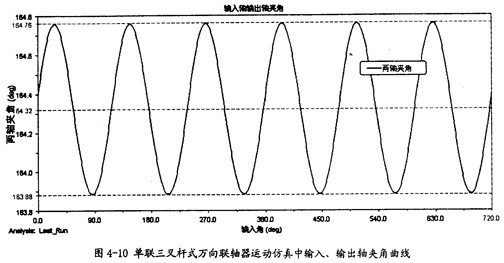

輸入、輸出軸夾角曲線（如圖4-10)；
小桿、軸頸滑移速度曲線（如圖4-11)；
小桿、軸頸滑移位移曲線（如圖4一12)；
小桿、軸頸滑移加速度曲線（如圖4一13)；
輸出軸角加速度曲線（如圖4-14)；

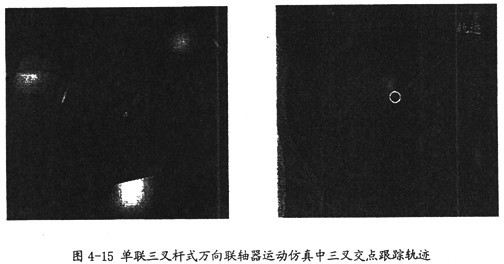

三叉桿三軸頸軸線交點（以后簡稱三叉交點）的跟蹤軌跡（如圖4-15所示，左圖為相對大小，右圖為放失圖）。
兩軸角速度
4.4.3仿真結果分析

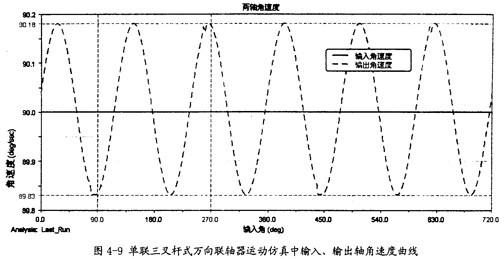

由圖4-9可以知道，當輸入軸轉速恒定為90o／s時，輸出軸并不作恒速轉動，而是以90o/s為中心，作非常有規律的周期性運動，在每一個回轉周期中，它的變化頻率為3次。這里的結果同第三章中的曲線圖3-8也是完全吻合的，因此在一定的程度上也證明了三叉桿萬向聯軸器轉速分析理論的正確性。
由圖4-10可以知道，輸入軸同輸出軸的夾角在三叉桿式萬向聯軸器運轉時是不斷變化的，在每一個回轉周期中，它的變化頻率為3次，這證明了這種聯軸器是一種非定心式萬向聯軸器，同時在一定的程度上驗證了三叉桿式三軸頸的交點以三倍于萬向聯軸器的轉速作圓周運動的理論的正確性。另外還可看出盡管夾角在不斷變化，但變化非常小，對兩軸的夾角大小影響很小，本次仿真中夾角大小平均是164.32°（其補角為15.7°，即是第三章中理論計算中的角度之一）。

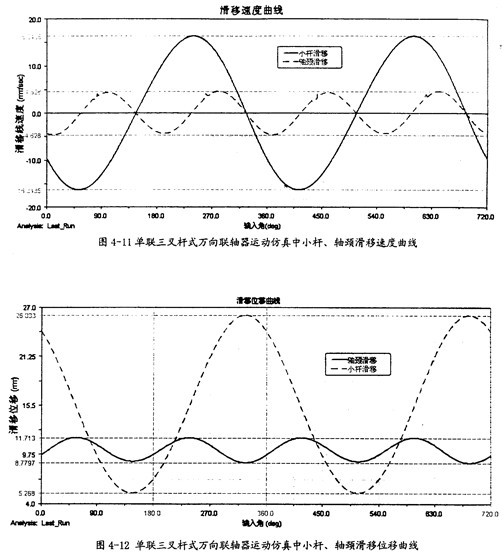

由圖4-11可以知道，在一定的夾角下，小桿在滑道中的滑移速度同小桿球面中心相對軸頸的滑移速度是不同的，前者要遠大于后者，且它們變動的頻率也不一樣，在一個回轉周期中，前者頻率是1次，而后者是2次。此圖中的兩曲線同第三章中的理論分析曲線圖3-11、圖3-12是吻合的，只是小桿滑移的速度曲線在外形上有一點差異，仿真的曲線相當?shù)钠交�、�?guī)則，但理論分析曲線卻不規則，這可能是在計算中簡化和省略的原因。盡管如此，這也證明了三叉桿式萬向聯軸器理論分析中對小桿滑移速度和軸頸滑移速度這兩項計算的正確性。
由圖4-12可以知道，在一定的夾角下，小桿在滑道中的滑移位移同小桿球面中心相對軸頸的滑移位移是不同的，前者（20.76mm）要遠大于后者（2.93mm），且它們變動的頻率也不一樣，在一個回轉周期中，前者步率是1次，而后者2次。此圖中的兩曲線同第三章中的理論分析曲線圖3-9、圖3-10是吻合的。這在一定的程度上也證明了三叉桿式萬向聯軸器理論分析中對小桿滑移位移和軸頸滑移位移這兩項計算的正確性。

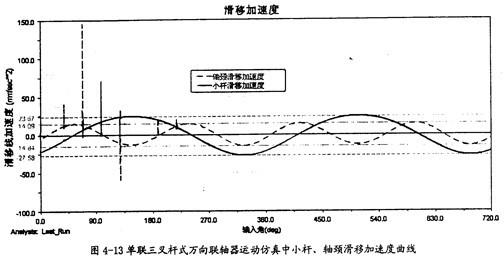

由圖4-13可以知道，在一定的夾角下，小桿在滑道中有滑移加速度同小桿球面中心相對軸頸的滑移加速度是不同的，前者要大于后者，且它們變動的頻率也不一樣，在一個回轉周期中前頻率是1次，而后者2次。此圖中的兩曲線同第三章中的理論分析曲線圖3-13、圖3-14是吻合的，只是小桿滑移的加速度曲線在外形上有差異，仿真的曲線相當?shù)钠交�、�?guī)則，但理論分析曲線卻不規則，這可能是在計算中簡化和省略的原因。盡管如下，這在一定的程度上也證明了三叉桿式萬向聯軸器理論分析中對小桿滑移加速度和軸頸滑移加速度這兩項計算的正確性。（值得說明的是此圖中曲線有時有突變的現象，主要是考慮到計算機的性能，計算中步長稍大的原故。在后面的分析曲線中也出現了這樣的情況，將不再作說明。）

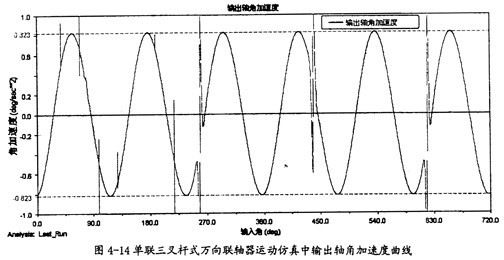

由圖4-14可以看出，由于輸出軸角速度的波動，其角加速度也是在不斷變化，當兩軸夾角在15.7°時，這種波動的幅度也是相當小，這證明由角加速度引起的附加扭矩非常小，這樣的結果是這種聯軸器在傳動中運轉應該是較為平穩的。
由圖4-15可以看出，在單聯三叉桿式萬向聯軸器的運動仿真中，三叉交點運動軌跡是一個圓，相對于半徑值R（此值的意義見第三章）它的半徑是相當小的，這也解釋了為何運動中兩軸夾角在不斷作微小的變化，同時也證明了軸頭中心軌跡理論的正確性。
4.4.4結論
通過以上的結果分析，可以確定的說，單聯三叉桿式萬向聯軸器的理論分析結果和其計算機仿真的結果可以相互驗證，這在一定的程度上說明以前的理論分析是正確的。
4.5雙聯三叉桿式萬向聯軸器的運動仿真
4.5.1仿真模型的建立

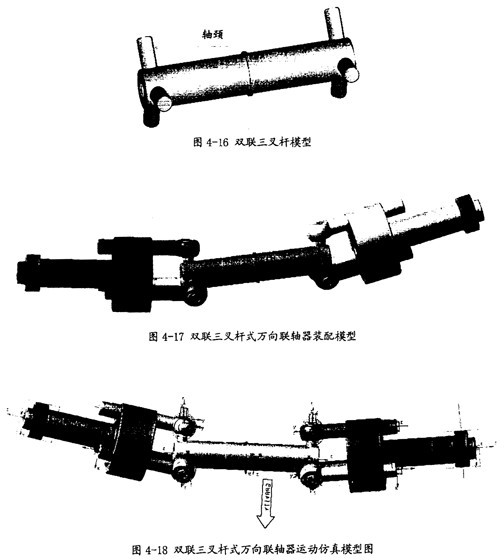

在本次分析中，建立的裝配模型是在第三章中圖3-2所示的模型的基礎上除去關節軸承，將三叉桿用圖4-16所示的雙聯三叉桿替換，在此模型的右端再加上同左端相同的結構，就得到雙聯三叉桿式萬向聯軸器的裝配模型。此模型如圖4-17所示。
在這個裝配模型的基礎上通過添加運動副和運動驅動構成圖4-18所示的運動仿真模型。添加的運動副和運動驅動如下：
在滑桿套軸和左支承間添加旋轉副；
在小桿同滑桿套軸間添加移動副（本來圓柱副也可，這里是局部自由度）；
在內球頭同小桿之間添加球面副；
在內球頭同雙聯三叉桿軸頸之間添加圓柱副；
在旋轉副上添加恒速驅動，大小為90o/s。
通過模型檢驗，可知模型中：
有15個移動件、6個圓柱副、2個旋轉副、6個球面副、6個移動副、1個驅動、模型共有7個自由度。
在此模型中將重力加速度設為O,即仿真是在無重力的環境下進行的。
4.5.2運動仿真
設定一定的步長，對模型進行仿真分析，并輸出如下測量結果的曲線：

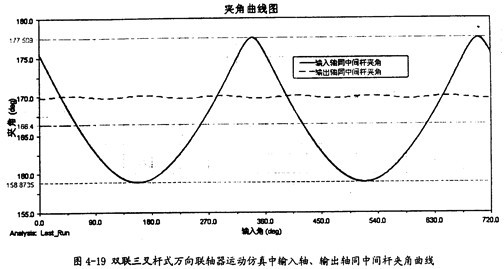

輸入軸、輸出軸同雙聯三叉桿（又稱中間桿）夾角曲線（如圖4-19）；
中間桿同輸出軸夾角曲線放大圖（如圖4-20）；
輸入、輸出軸角速度曲線（如圖4-21)；
小桿和軸頸滑移位移曲線（如圖4-22)；

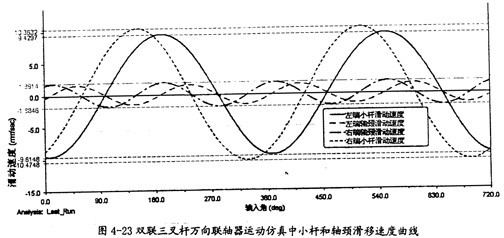

小桿和軸頸滑移速度曲線（如圖4-23)；

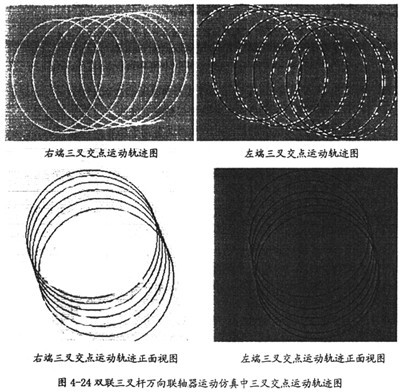

雙聯三叉桿軸頸軸線交點（簡稱三叉交點）的運動軌跡（如圖4-24）。
4.5.3仿真結果分析
由圖4-19可以看出，雙聯三叉桿式萬向聯軸器在轉動的過程中，中間桿同輸入軸、輸出軸之間的夾角都在變化，且兩個夾角的變化的大小相差很大，一個較為平滑（β=10°)，而另-個則以較大的幅度（18°）呈周期變化，在每-個回轉周期中，它的變化頻率為l次。
由圖4-20可以看出，中間桿同輸出軸間的夾角變化也呈現一定的規律，在每-個回轉周期中，它的變化頻率為3次。結合圖4-19、圖4-20可知中間桿同輸入軸及輸出軸夾角的變化頻率是不-樣的，這是雙聯三叉桿式萬向聯軸器有別于單聯三叉桿式萬向聯軸器的一種特性。
由圖4-21可以看出，雙聯三叉桿式萬向聯軸器同單聯三叉桿式萬向聯軸器的輸出曲線相似，當輸入軸轉速恒定時，輸出軸轉速呈現有規律的波動，在每一個回轉周期中，它的變化頻率為3次，同圖3-8中的β=10°時的曲線相比，雙聯同單聯的情況差不多，故三叉桿式萬向聯軸器在雙聯的結構形式下輸出轉速特性直觀上無改善。

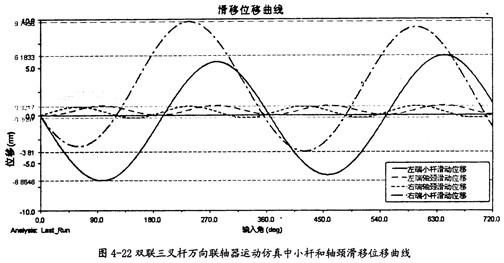

由圖4-22可以看出，雙聯三叉桿式萬向聯軸器在運轉的過程中，左右兩端的小桿滑移位移量幾乎相等，左右兩端軸頸的滑移位移量也接近等值，且軸頸的滑移位移量比小桿沿滑道滑動的位移量要小得多，這同單聯三叉桿式萬向聯軸器的特性是相同的。
由圖4-23可以看出，雙聯三叉桿式萬向聯軸器在運轉的過程中，左右兩端的小桿滑移速度幾乎相等，左右兩端軸頸的滑移速度也接近等值，且軸頸的滑移速度比小桿沿滑道滑移速度要小得多，它們的變化頻率同單聯時的情況相比也無變化，在大小上同β＝10°的單聯三叉桿式萬向聯軸器的特性是相同的。
由圖4-24可以看出，雙聯三叉桿式萬向聯軸器在運轉的過程中，雙聯三叉桿的左右兩端三叉交點的運動軌跡都呈螺旋線變化，且非常有規律，它們的正面視圖均為標準的圓，這一種特性有別于單聯的三叉桿式萬向聯軸器的特性。這種情況的出現主要是由于中間桿在轉動的過程中是一種準圓錐擺運動（由于中間桿同輸入軸及輸出軸夾角變化不一樣，如圖4-19所示）,而且因為系統的自由度不為0，系統實際進行的是動力仿真，于是產生了同中間桿軸線不垂直的離心力，這樣在中間桿的軸向上就會有分量，在此分力的作用下必定會出現中間桿向一端的運動。（因為中間桿在軸向上可以自由運動，故在實際的應用中，如果重力在中間桿的軸向上有分量，那么中間桿也會移向一端。這樣的情況并不是我們所想要的，所以要想在實際中應用雙聯的三叉桿式萬向聯軸器就必須對這種結構進行改進。）
4.5.4結論
由以上分析可知，三叉桿式萬向聯軸器在單聯和雙聯時的運動特性，在夾角變化的規律上和三叉交點的運動軌跡上有根本性的改變，而在本章所測試的其它特性中幾乎無變化。
4.5本章小結
本章開始介紹了虛擬樣機技術及其在計算機上實現的軟件ADAMS，并利用三維建模軟件Pro/E聯合ADAMS進行運動仿真，在驗證這種方案可行性的基礎上，分別對單聯三叉桿萬向聯軸器和雙聯三叉桿萬向聯軸器進行了運動仿真分析。通過分析、比較，得出如下結論：
單聯三叉桿式萬向聯軸器的理論運動分析結果同仿真分析結果是吻合的；
單聯三叉桿式萬向聯軸器同雙聯三叉桿式萬向聯軸器的運動規律有的發生了改變，有的保持不變，特別是輸出軸的轉速特性在雙聯時同單聯時幾乎無變化。
