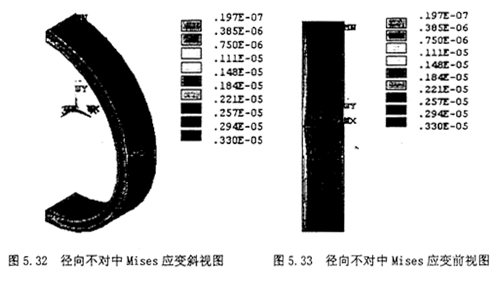

3.顯示節點的Von Mises應變云圖：選擇Main Menu>General Postproc>plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”，則其顯示的云圖如圖5.32，5.33所示，從圖上可以看出應變最大的位置出現在橡膠圓環的最下端。
5.4.4 角向不對中模擬

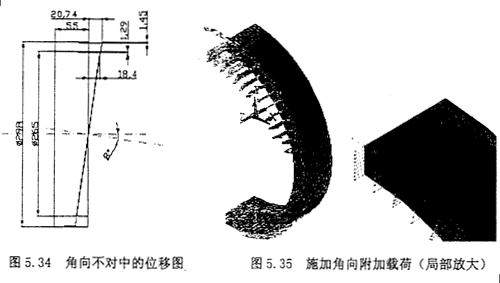

角向不對中的模擬過程基本上類似軸向不對中，不同的是這時的位移變成了即有y軸方向的位移，又有z軸方向的位移。其位移圖如圖5.34所示。
重復5.4.2節中的（1），（2），（3），（4），（5），（6）步驟。然后開始施加由于徑向的位移產生的附加剪應力。角向不對中時，由于兩軸之間存在一定的夾角，使得橡膠圓環最上方受到附加的拉應力，而圓環的最下端則受到附加的壓應力，這個附加的拉應力σang的大小和方問隨著圓環的旋轉角度改變而改變，在最上方時受拉，且絕對值最大，在最下方受壓，絕對值亦最大。而在平衡位置時則變成O。施加角向附加載荷后的圖形如5.35所示。
設置分析類型及各種選項并求解：制定分析類型為“Static”；考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。
開始求解，選擇Main Menu>Solution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solution is done對話框以后，即表示計算結束。

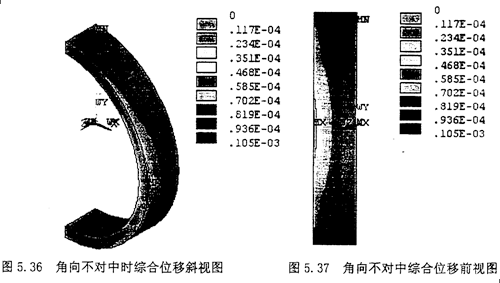

1.顯示節點的綜合位移：選擇Main Menu>General Postproc>Plot Result>Nodalsolu,在彈出的對話框內選擇“DOF solution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.36,5.37所示
從圖中可以看出最大的綜合位移在聯軸器的平衡位置。而在聯軸器的上下兩端最小。

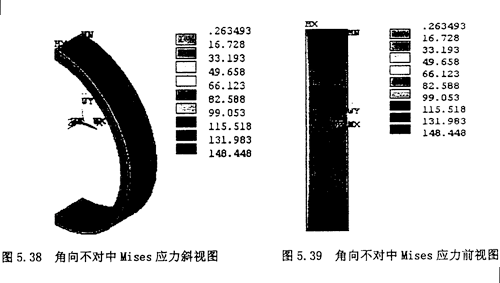

2.顯示節點的Von Mises應力云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”,則其顯示的云圖如圖5,38,5.39所示
從節點應力云圖中可以看出最大應力位置在900位置，這與理論分析十分相符。

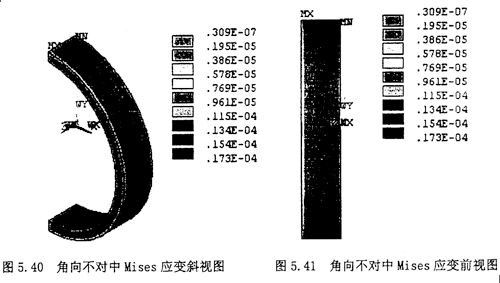

3.顯示節點的Von Mises應變云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”,則其顯示的云圖如圖5.40，5.41所示
從圖中可以看出應變最大分布情況，最大值也出現在聯軸器最上端的位置。
5.4.5 綜合情況不對中模擬

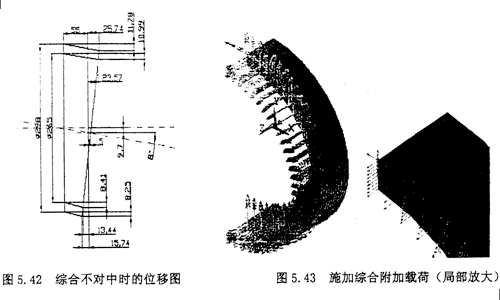

綜合不對中的模擬過程基本上類似軸向不對中，不同的是這時的位移變成了既有軸向的位移，還有徑向位移以及角向位移。其位移圖如圖5.42所示。
重復5.4.2節中的（1），（2），（3），（4），（5），（6）步驟。然后開始施加綜合的附加載荷。由于綜合位移使得橡膠圓環附加的徑向拉應力σax，附加的剪應力τrad，附加的角向應力τrad，以及由橡膠圓環旋轉扭矩產生的剪應力τrot。所以綜合不對中的應力情況應該是σax、τrad、τrad與τrot的疊加。施加綜合附加載荷后的圖形圖5.43所示。
設置分析類型及各種選項并求解：制定分析類型為“Static”；考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。
開始求解，選擇Main Menu>Solution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solution is done對話框以后，即表示計算結束。

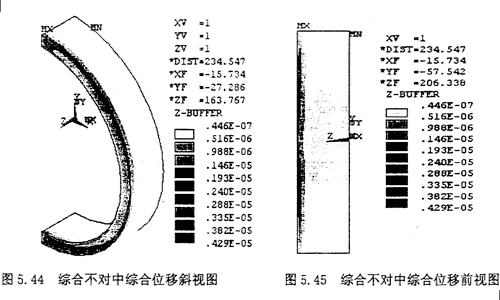

1.顯示節點的綜合位移：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“DOF solution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.44，5.45所示
從綜合位移云圖中可以看出最大位置出現在最上端和最下端。

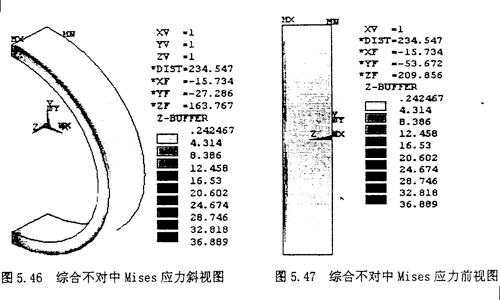

2.顯示節點的Von Mises應力云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”，則其顯示的云圖如圖5.46，5.47所示
從Mises應力云圖中可以看出，最大應力出現在900位置。在外橡膠圓環外圈的應力比內圈的應力要大。

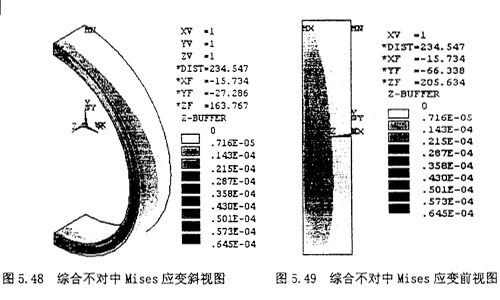

3.顯示節點的Von Mises應變云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”，則其顯示的云圖如圖5.48，5.49所示
從應變云圖中可以看出，最大應變發生在橡膠圓環的端面上。
5.5 本章小結
本章通過ANSYS軟件，對聯軸器軸向不對中、徑向不對中、角向不對中以及綜合不對中情況進行了非線性靜力模擬。采用了合適的載荷步和子步。使得結果收斂。最后顯示了各種不對中情況下的綜合位移云圖、Von Mises應力云圖和Von Mises應變云圖。其結果和理論分析所得到的結果非常吻合，從而驗證了理論分析的正確性。
