（4）振動故障分析
根據第1、2節故障頻率計算公式，各軸承的振動故障頻率見下表：
表4-l軸承的振動故障頻率 （頻率單位：Hz）
| 軸承型號 |
故障類型 |
內圈
剝落 |
外圈
剝落 |
鋼球
剝落 |
內滾道
不圓 |
保持架不平衡 |
外圈有點蝕 |
內圈有點蝕 |
| 故障頻率 |
| f1 |
f0 |
fb |
f，2f，3f，… |
fci |
f0，2 f0，… |
f，2f，… |
23152
（Ⅰ、Ⅳ軸） |
243.3 |
187.9 |
146.5 |
19.2，39.2，58.8，78.4，… |
11.1 |
187.9,375,8,
563.7，… |
243.3,486.6,
729.9,973.2，… |
24148
（Ⅰ、Ⅳ軸） |
231.5 |
180.1 |
153.4 |
19.2，39.2，58.8，78.4，… |
11.0 |
180.1,360.2,
540,3，… |
231.5,463.0,
694.5,926.0，… |
24056
（Ⅱ、Ⅲ軸） |
304.9 |
249.5 |
243.6 |
25.2,50.4,75.6, 100.8，… |
13.9 |
249.5,499,
748.4，… |
304.9,609.8,
914.7，… |
24148
（Ⅱ、Ⅲ軸） |
312.8 |
241.6 |
197.2 |
25.2,50.4,75.6, 100.8，… |
14.2 |
241.6.483.2,
724.8,966,4，… |
312.8,625.6,
938.4，… |
齒輪故障振動頻率計算如下：
fz1.2=Z1f=45×19.6=882Hz；fz3.4=Z3f=882 Hz
(5）振動故障分析
在譜圖4-3上，五個最大振動速度譜峰所對應的頻率分別是：245Hz,97OHz,990Hz,4OHz，485Hz。對照表1,245Hz,485Hz,970Hz分別和I、IV軸上的23152軸承內圈點蝕故障頻率243.3Hz,486,6Hz,973.2Hz接近，也和II、III軸上的24148軸承外圈點蝕故障頻率241.6Hz,483.2Hz,966.4Hz接近。另外，99OHz是97OHz和I、Ⅳ工V軸軸頻19.6Hz的調制。因此可以說明I、IV軸上的23152軸承內圈可能發生了點蝕。譜圖4-3上的4OHz對應兩倍I、IV軸軸頻（=39.2Hz)，說明減速機輸入軸和電動機轉子有些不對中。
在譜圖4-4上，五個最大振動速度譜峰所對應的頻率分別是：970Hz,240Hz,99OHz,485Hz,95OHz。其中970Hz的振動速度為0.8llmm/s，已超過一級報警值0.65mm/s。對照表4-l,240Hz,485Hz,970Hz分別和I、IV軸上的23152軸承內圈點蝕故障頻率243.3Hz,486.6Hz,973.2Hz接近，也和II、III軸上的24148軸承外圈點蝕故障頻率241.6Hz,483.2Hz,966.4Hz接近。另外，950Hz和99OHz對應97OHz和I、IV軸一倍軸頻19.6Hz的調制。因此可以說明I、IV軸上的23152軸承內圈可能發生了點蝕。
在譜圖4-5上，五個最大振動速度譜峰所對應的頻率分別是：235Hz, 935Hz,955Hz,117OHz,895Hz。對照表4-1,235Hz,935Hz,1170Hz分別和I、IV軸上的23152軸承內圈點蝕故障頻率233.4Hz,933.5Hz,1175Hz接近。另外，955Hz和895Hz分別對應935Hz和I、IV軸一倍軸頻19.6Hz和兩倍軸頻39.2Hz的調制。因此可以說明I、IV軸上的23152軸承內圈發生了點蝕。
在譜圖4-6上五個最大振動速度譜峰所對應的頻率分別是：235Hz,700Hz,935Hz,117OHz,720Hz。對照表4-l,235Hz,70OHZ,935Hz,117OHz分別對應I、IV軸上的23152軸承內圈點蝕故障頻率。另外，72OHz對應700Hz和I、IV軸一倍軸頻18.8Hz的調制。因此可以說明I、IV軸上的23152軸承內圈發生了點蝕。
在譜圖4-7上，振動速度非常明顯的譜峰只有一條，所對應的頻率是：235Hz。對照表4-l，它和I、IV軸上的23152軸承內圈點蝕故障頻率233.4Hz接近，也和II、III軸上的24148軸承外圈點蝕故障頻率231.7Hz非常接近。
在譜圖4-8上，振動速度非常明顯的譜峰也只有一條，所對應的頻率是：235Hz。對照表4-1，它和I、IV軸上的23152軸承內圈點蝕故障頻率233.4Hz接近，也和II、III軸上的24148軸承外圈點蝕故障頻率231.7Hz非常接近。
(6）結論
綜合以上分析，該減速機主要故障發生在I、IV軸上的23152軸承內圈上，也可能發生在Ⅱ、III軸上的24148軸承外圈上，故障類型為點蝕。振動速度雖然超過了一級報警值0.56mm/s，但離二級報警值較遠。由于該機組未到大修時間，中間不允許停機檢修，故要定期監測該減速機機組，密切注視該減速機機組運行情況。
4.3 基于雙時基技術的減速機箱蓋振動模態試驗
實驗?zāi)B(tài)分析是了解復雜結構動態特性的一個重要工具，為評價設備的動態設計水平并為設備故障診斷排除非故障頻率提供了科學的依據。模態試驗中，用裝有力傳感器的手錘進行的沖擊激勵由于具有設備簡單、施力方便、測試速度快等優點，因而在現場模態試驗中獲得了較廣泛的應用。但由于這種方法受沖擊產生的脈沖寬度窄以及激勵和響應信號采用的等時基采樣使得沖擊激勵的頻域細化倍數不能太高，影響了傳遞函數頻率分辨率和導納精度，因而模態參數的識別精度也就低（對有密集模態的結構尤其嚴重）。激勵和響應如采用兩種不同時基采樣（即雙時基采樣）技術即可解決沖擊激勵法傳遞函數頻率分辨率和精度的矛盾，提高了工程結構的模態分析質量。本文以某減速機箱體上蓋的模態分析為例，介紹了變時基技術在沖擊激勵法模態分析中的應用。
4.3.1 雙時基傳遞函數技術
當用脈沖激勵對大型工程結構進行傳遞函數分析時，一方面，大型工程結構（如汽車、減速機箱體等）固有頻率低，需要低頻采樣（即大的采樣時基）才能保證較高的分辨率精度；另一方面，由于脈沖力的作用時間非常短，如要采準信號，采樣時間間隔△t必須非常小，即需要很高的采樣頻率。對于響應和激勵采用相同時基、相同窗長的傳遞函數分析方法是無法克服以上兩方面的矛盾。為了解決脈沖力激勵系統低頻結構傳遞函數的分辯率和精度的矛盾，本文采用一種不同時基采樣為基礎的傳遞函數變窗長細化分析方法，簡單介紹如下：
設脈沖激勵x(t）和響應信號y（t）分別采用小時基△t1和大時基△t2采樣，關系如下：
△t2=m△tl (4-13)
式中m為細化倍數。
通過以上的采樣處理，可以得到較多的脈沖信號，從而保證力譜幅值和相位的精度。采樣后得到T1、T2兩個窗長。
T1=N△t1、T2= N△t2、T2=m*T1 (4-14)
上式中N為采樣點數
分析時，可以根據需要的導納精度和頻率分辨率，改變時基和窗長，從而定出細化倍數m，得到一個“雙時基、雙窗長”的離散時間序列。對這個離散的時間序列進行FFT變換，并采用巧妙的軟件技術，可使傳遞函數H(n △f）的分辨率提高m倍．
H（n △f）=Y（n △f）/X（n △f） （4-16）
式中△f=
。
4.3.2 減速機箱蓋模態實驗
(l）支撐方案的確定
通常采用橡皮繩將減速機箱蓋懸吊起來，雖然可使減速機箱蓋獲得近似自由支撐狀態，但不易得到減速機箱蓋全部的模態，另外，試驗費用也較高。本實驗采用減速機箱體箱蓋停放在地面，由木塊支撐。
(2）試驗頻段的選擇和采樣頻率的確定
試驗頻段的選擇應綜合考慮減速機箱蓋在實際條件下可能的激振頻率范圍和有限元計算要求。在本實驗中，選取0-5OOHz為試驗頻段。響應采樣頻率為125OHz。根據經驗，力通道采樣頻率為1OkHz。此時變時基細化倍數為10000/1250=8。傳遞函數的頻率分辨率則為△f=1250/1024=1.22Hz，符合模態分析精度的要求。
(3）激振錘的選擇
激振錘的選擇包括激振錘大小的選擇和激勵點數的選擇。激振錘的大小選擇應充分考慮激勵能否提供足夠的能量，把所需要頻段內的模態全部激發出來。激勵點數有單點激勵和多點激勵兩種，它的選擇應考慮比較激振錘激振方便和傳感器安裝方便。由于減速機箱體只有2T重，高度也不大，且我們感興趣的頻段為O-500Hz，故我們用5kg的DFC-2型高性能聚能力錘進行單點激勵，傳感器采用多點移步拾振。
(4）測點布置的安排
測點布置包括測點位置、測點數量和測量方向的選擇。測點的布置既要能夠明確反映箱蓋所有的模態又要保證我們所關心的結構點（如傳感器布置點、外力作用點、重要的響應點、部件或結構的聯接點）都在所選的測點之中。

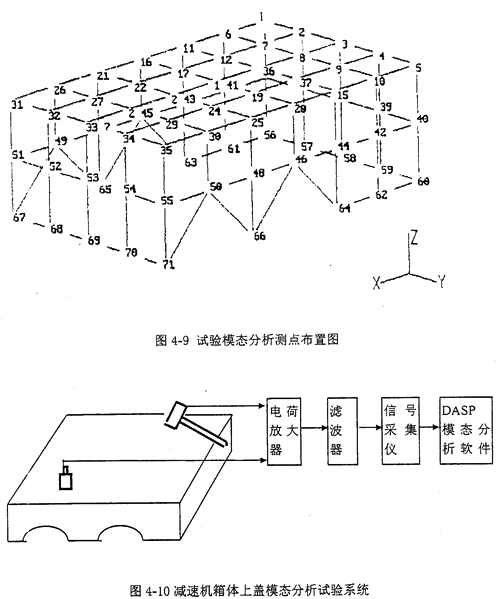

根據以上要求，我們?cè)诮Y(jié)構上選取了71個測點，圖4-9為測點布置圖。
(5）測試系統和模態分析軟件
測試系統見圖4-10。
（6）減速機箱體上蓋模態試驗結果
減速機箱體上蓋振動模態可分為減速機箱體上蓋側滾（剛體模態）、減速機箱體上蓋整體振動、減速機箱體上蓋彎曲和減速機箱體上蓋頂蓋局部振動。

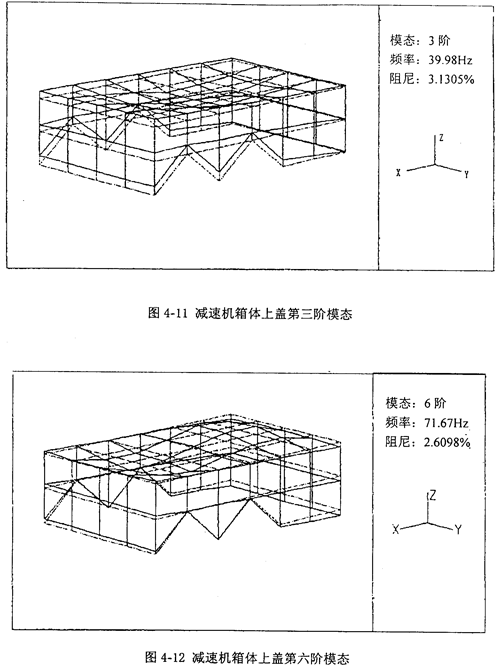

振動模態參數如下表4-2。上蓋第三、六彈性模態的對應振型見圖4-11和圖4-12所示。
表4-2 振動模態參數
| 振型形式 |
模態參數 |
| 頻率（Hz） |
阻尼（%） |
| 剛體模態（側滾） |
21.09 |
3.365 |
| 頂部局部振動 |
26.58，96.07，122.97，319.17 |
1.755，1.529，1.667，0.305 |
| 頂部彎曲振動 |
39.98，50.61，55.49，71.67，
419.87，474.76 |
3.131，1.874，1.928，2.609，0.854，0.372 |
| 整體振動 |
192.62，202.97，223.92，239.42，2
49.48，443.66 |
1.023，2.136，0.622，0.626，0.803，0.603 |

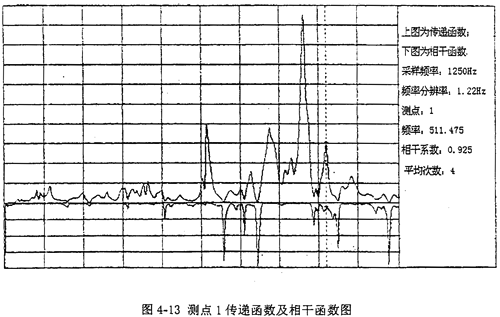

圖4-13是測點1垂直方向的傳遞函數及相干函數圖，其它點的傳遞函數圖由于篇幅關系省略。
(6）用模態參數對減速機傳動系統的故障診斷提供幫助
這次減速機箱體模態分析試驗共做出了17個模態，從振型動畫圖和振型數據看出，減速機箱體上蓋頂部振動稍大一些，因此在布置振動監測傳感器時，傳感器不能放在減速機箱體上蓋頂部。振動模態參數可以幫助從監測信號中區分出那些是傳動元件的振動故障頻率，哪些是減速機箱體的振動固有頻率，從而為減速機傳動系統的故障診斷提供幫助。顯然，在運行中箱體（包括箱蓋）出現的固有頻率與由于試驗條件情況不同而有差別，這點是要注意的。
4.4 小結
l 分析研究減速機傳動元件的故障振動頻率，尤其是調心滾子軸承的故障振動頻率，對減速機傳動系統的故障診斷是至關重要的。
2 基于變時基技術為基礎的沖擊激勵模態分析方法設備簡單、頻率分辨率高、成本低、測試快是進行減速機箱體動態分析的有效手段，也能對減速機箱體的動態設計水平進行準確的評價。
3 減速機箱體模態分析的結果可為今后故障診斷區別剔除信號中可能出現的減速機箱體固有振動的成分。
