二）摩擦滑移接觸下的接觸勢

與二維情況相同，此時被動接觸面上的實際接觸點p 的相對位置在不同迭代時是移動的，即i+1時的α,β與i時的相比較有一增量的。為簡化方程和對稱的目的。建立Πc時忽略i+1時的相對小量△α，△β，△γ，

對于磨擦滑移接觸，接觸面變形一致條件是在主動接觸節點k處沿被動表面法線方向變形一致，則得

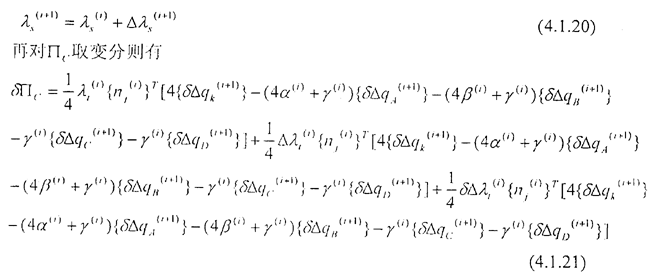

式中n_j表示與k主動接觸節點相接觸的被動接觸面第j個單元的單位法線矢量將上式代入（4.1.9) ，并利用下式

三、接觸控制方程

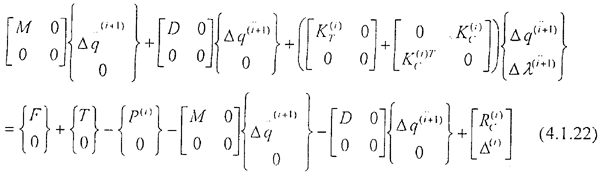

將式（4.1.19）（4.1.21）代入式（4.1.10 ) ，通過有限元常用的推導過程可得帶有接觸分析的最后控制方程

方程總維數應為各接觸體位移自由度數加上主動體接觸點獨立接觸力數，當該點為粘式接觸時，一個主動體接觸點的接觸力數與位移自由度數一致，當為滑移接觸時，一個主動體接觸點僅有一個未知接觸力。

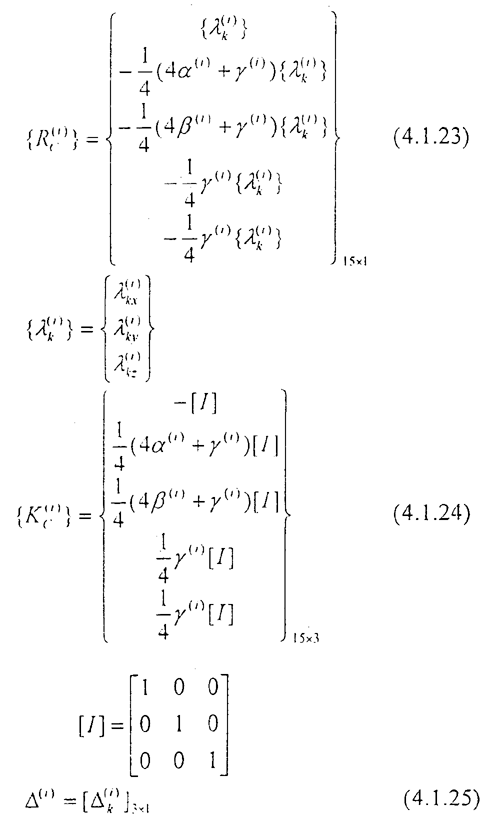

其中對粘式接觸，一個主動接觸點k:

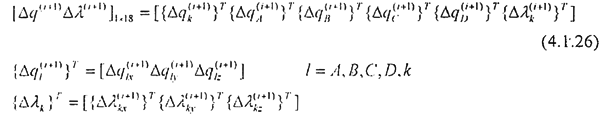

[I]是3*3階單位矩陣，第i+1步求解矢量為：

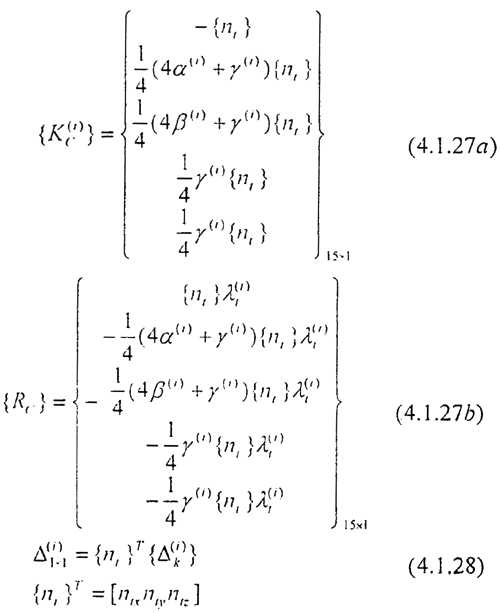

2.滑移接觸，對一個主動接觸點K：

求解矢量

[△q⁽ⁱ⁺¹⁾△λ⁽ⁱ⁺¹⁾]_1×18=[{ △q_k⁽ⁱ⁺¹⁾}^T{△q_A⁽ⁱ⁺¹⁾}{ △q_B⁽ⁱ⁺¹⁾}{ △q_C⁽ⁱ⁺¹⁾}{ △q_D⁽ⁱ⁺¹⁾}^T{△λ_k⁽ⁱ⁺¹⁾}] (4.1.29)

基中λ_l, △λ_l分別為沿接觸面法線方向的接觸力及其增量。

4.1.3 接觸條件的判斷、修正

由接觸控制方程（4.1.22）可解得i+1步接觸力與各節點上位移，此時必須判斷各節點處于哪種接觸狀態，如前后兩步接觸狀態不同，則要修正i+1 步的接觸條件。即以（4.1.22）式求得接觸節點力后，按插值函數求得等價的接觸單元分布力，進而求出接觸單元的合力以判斷接觸狀態，再以接觸面上一節點周圍各單元接觸情況判斷該節點接觸狀態，據此來修改控制方程，進行新的迭代，直到收斂。

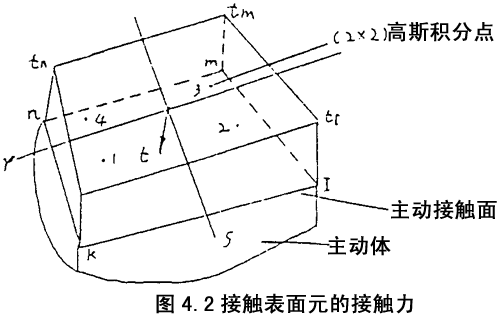

對于主動接觸面上第k個節點的接觸力增量可由節點平衡條件求出

{△R_k⁽ⁱ⁾}=[M]{q_k⁽ⁱ⁾}+[D]{q⁽ⁱ⁾}-{F_K}-{T_K}+(P_K⁽ⁱ⁾) (4.1.30)

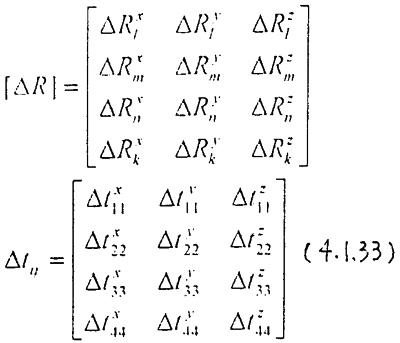

所有主動體上接觸節點的接觸力總矢量為

{△R⁽ⁱ⁾}= （4.1.31）
