    基本結構和工作原理
    行星錐盤無級變速器的基本結構如下圖所示。
MB、MBN系列行星錐盤無級變速器基本結構和工作原理
    帶錐度的太陽輪12和壓盤13被一組碟形彈簧14壓緊，輸入軸15與太陽輪用鍵聯接，組成壓緊的輸入裝置。一組帶錐度的行星輪10內側夾在壓緊的太陽輪與壓盤之間，外側夾在帶錐度的定環11和調速凸輪9之間，當輸入裝置轉動時，由于定環和調速凸輪固定不動，行星輪就沿定環作純滾動，且繞輸入軸作公轉，通過行星輪軸及滑塊軸承5而帶動行星架2及輸出軸1轉動。
    性能特點和適用工況
    1）高強度  在加沖擊負載或機器逆轉時，本機性能可靠、能精確地傳動，無后座力，并有足夠的強度。
    2）變速范圍大  變速比為1：5，即輸出速比可在1：1.45至1：7.25之間任意變化。
    3）調速精度高  調速精度為0.5～1轉。
    4）性能穩定  本機的傳動部件都經過特殊熱處理、并經精密加工。接觸和潤滑良好、運行平穩、噪聲低，壽命長。
    5）同軸結構  輸入軸、輸出軸同向旋轉，體積小，重量輕。
    6）組合能力強  本機能與各種減速機組合，實現低速無級變速，因此它具有良好的適應性。
    這種無級變速器不僅可廣泛地用于食品、制藥、塑料、造紙、陶瓷、煙草、制革等輕工業部門，而且廣泛用于機床、石化、冶金等重工部門及交通運輸業。

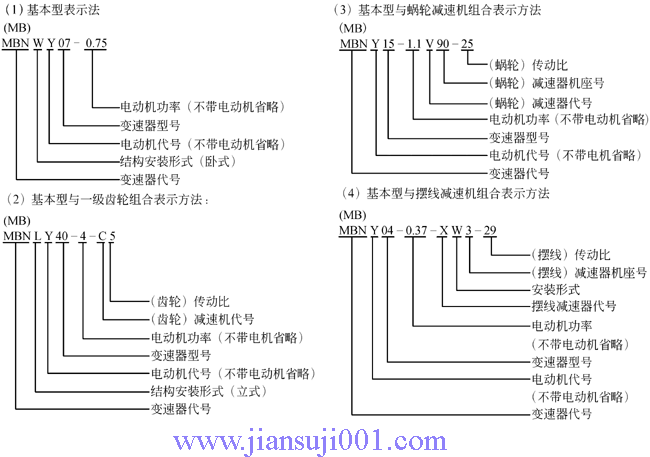

    型號標記和表示方法

MB、MBN系列行星錐盤無級變速器型號標記和表示方法

    表示方法中的代號說明：
電機
代號
減速器
代號
結構安裝形式
代號
普通Y系列電動機
Y
齒輪減速器
C
甲板臥式安裝
W
防爆電動機
B
蝸輪減速器
V
法蘭立式安裝
L
制動電動機
Z
擺線減速器
X
法蘭臥式安裝
F


其他減速器
文字注明
其他安裝形式
見圖中代號

MB、MBN系列規格型號及其技術參數

變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
MBN
(基型)

200～1000
3～1.5
6～3
10～5
12～6
18～9
24～12
36～18
48～24
64～32
90～45
118～59
MB
(基型)

200～1000

MB、MBN系列規格型號及其技術參數
變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
MBN帶
一級齒輪
減速M(fèi)BN-C
2.5
80～400
7.4～3.5
15～7.3
20～9.8
29～15
39～20
59～29
88～44
118～59
157～78
216～108
294～147
3.3
60～300
10～4.7
20～9.5
32～15.5
38～19
58～28
78～36
118～56
158～75
212～100
298～140
398～198
5
40～200
15～7
30～15
45～22
60～30
88～43
118～59
176～88
235～118
314～157
441～216
558～294
    MB、MBN系列行星錐盤無級變速器技術參數
MB、MBN系列規格型號及其技術參數
變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
MBN帶二
級齒輪減
速
MBN-2C
8
25～125
20～10
40～20
68～34
80～40
120～60
160～80
243～122
324～162
432～216
560～280
760～380
11
18～90
28～14
56～28
90～45
108～54
160～80
218～108
324～162
432～216
576～288
760～380
960～480
13.3
15～75
34～17
68～34
112～56
136～68
200～100
270～135
408～203
540～270
720～360
912～456
1225～612
16.6
12～60
42～21
84～42
140～70
168～84
250～125
334～167
502～251
670～335
892～446
1156～578
1510～755
20
10～50
50～25
106～53
140～70
140～70
250～125
250～125
502～251
502～251
502～251
1156～578
1156～978
     MB、MBN系列行星錐盤無級變速器技術參數
MB、MBN系列規格型號及其技術參數
變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
MB帶一
級齒輪減
速M(fèi)B-C
2.5
80～400
7.4～3.5
15～7.3
20～9.8
29～15
39～20
59～29
88～44
118～59
157～78
216～108
294～147
3.3
60～300
10～4.7
20～9.5
32～15.5
38～19
58～28
78～36
118～56
158～75
212～100
298～140
398～198
5
40～200
15～7
30～15
45～22
60～30
88～43
118～59
176～88
235～118
314～157
441～216
558～294
MB、MBN系列規格型號及其技術參數
變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
變速機配
RV40，
RVC-40
蝸輪減
速器
7.5
26～130
18～9
37～18









10
20～100
25～12
50～25









15
13～65
36～18
50～36









20
10～50
39～22
50～45









25
8～40
47～27
50









30
6～30
53～30










40
5～25
44～37










50
4～20
47～45










60
3.3～16.5
43










MB、MBN系列規格型號及其技術參數
變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
變速器配
RV50，
RVC-50
蝸輪減
速器
7.5
26～130

38～19
63～31
76～38







10
20～100

50～25
84～42
100～50







15
13～65

72～36
101～60
100～72







20
10～50

81～46
101～77








25
8～40
55～27
71～55









30
6～30
63～31










40
5～25
79～39










50
4～20
80～46










60
3.3～16.5
89～51










80
2.5～12.5











MB、MBN系列規格型號及其技術參數
變速器型號
02
04
07
15
22
40
55
75
額定輸入功率/kW
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
輸入轉速/(r/min)
1500r/min
變速器
及組合型
傳動
比
變速范圍
/(r/min)
許用輸出轉矩/(N·m)
變速器配
RV63，
RVC-60
蝸輪減
速器
7.5
26～130



77～38
116～58
155～77





10
20～100



102～51
153～76
167～102





15
13～65



146～73







20
10～50


158～79
158～95







25
8～40

114～57
158～95








30
6～30

130～65
158～109








40
5～25

164～82









50
4～20

124～97









60
3.3～16.5

140～109









80
2.5～12.5
115～66
