§5.5 系統剛支臨界轉速
其耦合前后的剛支臨界轉速如表5.7
表5.7 剛支臨界轉速
| 耦合前 |
軸1 |
第1階 |
3993.4 rpm |
彎曲 |
| 軸2 |
第1階 |
1452.2 rpm |
彎曲 |
| 耦合后 |
無標高 |
第1階 |
2034.3 rpm |
彎曲 |
| 第3階 |
5073.2 rpm |
彎曲 |
| 有標高 |
第1階 |
1767.6 rpm |
彎曲 |
| 第3階 |
4997.3 rpm |
彎曲 |
通過耦合前后振型圖可以看出，耦合前軸1的第1階變?yōu)轳詈虾蟮牡?階，耦合前軸2的第1階變?yōu)轳詈虾蟮牡?階，從耦合前后的剛支臨界轉速看出：無論有無標高，耦合后系統的剛支臨界轉速提高，即齒輪聯軸器的存在，提高了系統的剛支臨界轉速，這主要因為齒輪聯軸器增加了系統的約束。
§5.6 實際機組的動力學計算
DH型透平壓縮機的轉子軸承系統是一個典型的齒傳輸線耦合多平行軸系統，以往對外齒輪彎扭耦合振動理論進行了比較詳細的研究文獻，但一般都忽略聯軸器在軸系的耦合作用。直觀地講分跨轉子正是依賴多個聯軸器才得以構成大型軸系的，從某種意義上聯軸器的耦合效應非常重要。DH型透平壓縮機組的轉子—軸承系統也不例外，依靠齒輪聯軸器與電機相連，如果忽略不記，這對計算的結果產生了一定的影響，針對這個問題我們?nèi)〕鯠H型透平壓結合縮機的G軸、齒輪聯軸器、電機軸系進行了動力學計算和分析，為研究外齒輪和齒輪聯軸器同時在整個軸系中耦合效應和對軸系穩定性的影響打下基礎。
§5.6.1 DH壓縮機組的結構參數

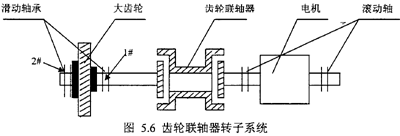

圖5.6是國產DH型透平壓縮機結構簡圖1-2中，齒輪軸（簡稱G軸）、電機、齒輪聯軸器、軸承組成的轉子系統。這是我們主要研究對象。
G軸的結構參數及單無劃分列于表5.8。
表5.8 G軸單無劃分（單位：mm）
| 單元節點號 |
W1 |
W2 |
W3 |
W4 |
W5 |
W6 |
W7 |
W8 |
W9 |
| 單元長度 |
30 |
45 |
100 |
80 |
80 |
80 |
245 |
245 |
245 |
| 單元直徑 |
200 |
125 |
176 |
200 |
200 |
125 |
115 |
115 |
125 |
主動軸（G軸）大齒輪齒數Z1=226、模數Mn=35，G軸支承軸承為圓軸承，直徑Φ=125mm，長度l=72mm，直徑間隙0.15～0.21mm，使用20#潤滑油，平均油溫40°油壓1.2kg/cm2。G軸不平衡量加在大齒輪上，允許值為145gcm；G軸工作轉速為2985rpm,功率2200KW，大齒輪重量W=326.44kg，極轉慣動量JP=502153.7kgcm2，直徑轉動慣量Jd=263654.4kgcm2,最右端是聯軸器外齒輪。軸承位置W2、W3。
齒輪聯軸器結構參數及單元劃分列于表5.9a～b
表5.9a 齒輪聯軸器中間軸單元劃分（單位：mm）
| 單元節點號 |
W10 |
W11 |
W12 |
W13 |
W14 |
W15 |
| 單元長度 |
48 |
158 |
140 |
140 |
140 |
158 |
| 單元直徑 |
215 |
215 |
200 |
200 |
200 |
370 |
| 單元內徑 |
246 |
236 |
179 |
179 |
179 |
322 |
表5.9b 齒輪聯軸器參數
| 齒輪參數 |
模數Mn |
齒數NZ |
壓力角α |
內齒重 |
外齒重 |
| 電機端 |
5 |
62 |
20 |
45.9Kg |
65.9Kg |
| G軸端 |
4 |
52 |
20 |
15.3Kg |
25.96Kg |
| |
齒寬B |
內齒線剛度 |
外齒線剛度 |
| 電機端 |
50mm |
1.43e4kg/mm2 |
1.43e4kg/mm2 |
| G軸端 |
30mm |
1.43e4kg/mm2 |
1.43e4kg/mm2 |
電機軸構參數及單元劃分列于表達式5.9c
表5.9c 電機軸單元劃分（單位：mm）
| 單元節點號 |
W16 |
W17 |
W18 |
W19 |
W20 |
W21 |
W22 |
W23 |
W24 |
| 單元長度 |
0 |
100 |
100 |
160 |
600 |
600 |
600 |
160 |
160 |
| 單元直徑 |
280 |
160 |
160 |
160 |
200 |
200 |
200 |
160 |
160 |
功率2200KW、效率96.1%、工作轉速2985rpm、重量W=2800Kg、極轉慣動量JP=860000kg/mm2，直徑轉動慣量Jd=430000kg/mm2Jd=，最左端是聯軸器右端外輪，支承軸承為滾動軸承，因此可以看作為剛性支承。位置W18、W24。
§5.6.2 系統模態分析
本節分析系統工作轉速下的模態，限于篇幅，只給出處于0.2～3倍工作轉速范圍內的轉子模態。
耦合前在上面給定的轉速范圍內，G軸和電機轉子共有8階模態，G軸有4階模態，如圖5.7所示，全部為彎曲模態，且均為穩定模態。電機軸有4階模態，如圖5.8所示，全部臨界狀態。
耦合轉子系統，在上面給定轉速范圍內，共有7階模態（見圖5.9），比耦合前兩根轉子的總模態數少1個，耦合系統的模態可以分為兩類，（1）第一類為單個轉子模態占主要成分，其他轉子沒有或僅有很小的模態成價，圖5.9，mode1、mode2、mode3、mode5這類模態容易從單根模態中找到對應的原形；（2）第二類為耦合模態，這一類模態又可以分為二種：一種是耦合彎曲耦合橫態，例如圖5-9mode4、mode6；第二種耦合模態是扭轉耦合模態如圖5.9mode7,這種模態是系統中同時有多個轉子產生了耦合模態，是耦合派生的，不易從單根模態中找到對應的原形，另外我們從振型圖中沒有發現彎扭耦合振型出現，這各上一章得到的結果相同，既在對中比較好的系統中，齒輪聯軸器只可能在高階中出現較小的彎扭耦合模態。
§5.6.3 系統穩定性分析
計算了G軸從300～4500rpm工作轉速的1.5倍這一速度區間耦合前后兩種情況下轉子的振動固有值，表5.10～5.11列出了其中的一部分。從表中可以看出，耦合前，在整個計算范圍內。耦合前圓軸承支承的G軸，失穩轉速約為4200rpm，耦合后系統的失穩轉速是3600rpm，比工作轉速2985rpm高20.6%，對應失穩模態的特征為：G軸是主振動轉子發生大的彎曲振動，同時H軸和L軸有較小的扭轉振動。同時耦合前系統的失穩是由G軸第一階彎曲振動模態的首先引起失穩，而耦合后軸系的第二階彎曲耦合模態的首先引起失穩，這說明齒輪聯軸器連接的多跨轉子耦合軸系，失穩轉速并不總是由最低頻率形始。表5.10中有些特征值的虛部為0，其對應的模態都是純扭轉模態。實際中在材料內阻、密封、油膜阻力等因素的作用下，扭轉模態總會受到一定的阻尼作用，不致發生純扭轉失穩現象。判斷系統失穩轉速以彎曲或彎扭耦合模態對應的特征值出現正實部為依據。
表5.10 未耦合G軸特征值
| 轉速 λiun |
λ1un |
λ2un |
λ3un |
λ4un |
λ5un |
| 300． |
-0.69+i0.65 |
-1.20+i0.90 |
-4.52+i16.7 |
-0.59+i17.4 |
0.0+i106.1 |
| 600． |
-0.48+i0.59 |
-0.94+i0.80 |
-3.10+i8.03 |
-0.58+i8.67 |
0.0+i53.0 |
| 900. |
-0.36+i0.57 |
-0.80+i0.77 |
-2.43+i5.16 |
-0.55+i5.75 |
0.0+i35.3 |
| 1200. |
-0.29+i0.55 |
-0.70+i0.76 |
-2.03+i3.74 |
-0.52+i4.29 |
0.0+i26.5 |
| 1500. |
-0.23+i0.55 |
-0.60+i0.76 |
-0.48+i3.41 |
-1.78+i2.91 |
0.0+i21.2 |
| 1800. |
-0.19+i0.54 |
-0.52+i0.76 |
-1.61+i2.38 |
-0.45+i2.82 |
0.0+i17.6 |
| 2100. |
-0.15+i0.54 |
-0.44+i0.75 |
-1.49+i2.01 |
-0.42+i2.40 |
0.0+i15.1 |
| 2400. |
-0.12+i0.53 |
-0.37+i0.74 |
-1.40+i1.76 |
-0.39+i2.09 |
0.0+i13.2 |
| 2700. |
-0.09+i0.53 |
-0.31+i0.72 |
-1.33+i1.58 |
-0.36+i1.84 |
0.0+i11.7 |
| 3000. |
-0.07+i0.53 |
-0.26+i0.69 |
-1.26+i1.45 |
-0.34+i1.65 |
0.0+i10.6 |
| 3150. |
-0.06+i0.52 |
-0.24+i0.68 |
-1.24+i1.39 |
-0.33+i1.57 |
0.0+i10.1 |
| 3300. |
-0.05+i0.52 |
-0.22+i0.66 |
-1.21+i1.35 |
-0.32+i1.49 |
0.0+i9.6 |
| 3450. |
-0.04+i0.52 |
-0.20+i0.65 |
-1.18+i1.31 |
-0.31+i1.42 |
0.0+i9.2 |
| 3600. |
-0.03+i0.52 |
-0.19+i0.64 |
-1.15+i1.27 |
-0.30+i1.36 |
0.0+i8.8 |
| 3750. |
-0.02+i0.51 |
-0.17+i0.63 |
-1.13+i1.24 |
-0.29+i1.30 |
0.0+i8.4 |
| 3901. |
-0.01+i0.51 |
-0.16+i0.62 |
-1.10+i1.21 |
-0.28+i1.25 |
0.0+i8.1 |
| 4051. |
-0.006+i0.509 |
-0.15+i0.61 |
-1.08+i1.19 |
-0.27+i1.20 |
0.0+i7.8 |
| 4201. |
0.002+i0.50 |
-0.14+i0.60 |
-1.06+i1.16 |
-0.26+i1.16 |
0.0+i7.5 |
| 4351. |
0.009+i0.50 |
-0.13+i0.59 |
-0.25+i1.12 |
-1.03+i1.14 |
0.0+i7.3 |
表5.11耦合狀態下系統的固有振動值
| 轉速λico |
λ1co |
λ2co |
λ3co |
λ4co |
λ5co |
| 300． |
-1.20+i0.75 |
-0.002+i5.92 |
-0.05+i5.97 |
-0.046+i25.36 |
-0.11+i25.6 |
| 600． |
-0.80+i0.64 |
-0.001+i2.95 |
-0.02+i2.98 |
-0.038+i12.64 |
-0.074+i12.8 |
| 900. |
-0.60+i0.59 |
-0.01+i1.96 |
-0.01+i1.98 |
-0.032+i8.403 |
-0.05+i8.59 |
| 1200. |
-0.47+i0.57 |
-0.008+i1.47 |
-0.007+i1.49 |
-0.028+i6.279 |
-0.04+i6.46 |
| 1500. |
-0.38+i0.56 |
-0.007+i1.17 |
-0.004+i1.19 |
-0.024+i5.004 |
-0.03+i5.18 |
| 1800. |
-0.32+i0.55 |
-0.005+i0.975 |
-0.003+i0.99 |
-0.021+i4.154 |
-0.03+i4.33 |
| 2100. |
-0.27+i0.54 |
-0.005+i0.83 |
-0.002+i0.85 |
-0.019+i3.546 |
-0.03+i3.72 |
| 2400. |
-0.23+i0.54 |
-0.004+i0.72 |
-0.001+i0.75 |
-0.017+i3.091 |
-0.02+i3.27 |
| 2700. |
-0.20+i0.54 |
-0.003+i0.64 |
-0.0009+i0.67 |
-0.015+i2.736 |
-0.02+i2.91 |
| 3000. |
-0.18+i0.53 |
-0.003+i0.57 |
-0.0005+i0.60 |
-0.014+i2.452 |
-0.02+i2.63 |
| 3150. |
-0.0013+i0.55 |
-0.17+i0.53 |
-0.0004+i0.57 |
-0.013+i2.331 |
-0.02+i2.51 |
| 3300. |
-0.003+i0.52 |
-0.007+i0.55 |
-0.16+i0.53 |
-0.012+i2.220 |
-0.02+i2.39 |
| 3450. |
-0.003+i0.502 |
-0.0001+i0.52 |
-0.15+i0.53 |
-0.012+i2.120 |
-0.02+i2.29 |
| 3600. |
-0.003+i0.480 |
0.00+i0.505 |
-0.14+i0.53 |
-0.01+i2.02 |
-0.02+i2.20 |
| 3750. |
-0.002+i0.461 |
0.00012+i0.48 |
-0.13+i0.53 |
-0.01+i1.94 |
-0.02+i2.12 |
| 3901. |
-0.002+i0.443 |
0.00023+i0.46 |
-0.12+i0.53 |
-0.01+i1.86 |
-0.02+i2.04 |
| 4051. |
-0.002+i0.426 |
0.0003+i0.45 |
-0.11+i0.53 |
-0.01+i1.79 |
-0.02+i1.96 |
| 4201. |
-0.002+i0.410 |
0.00041+i0.43 |
-0.10+i0.52 |
-0.01+i1.72 |
-0.02+i1.90 |
為了進一步說明系統穩性，在工作轉速下對耦合前后G軸兩端軸承負荷、偏心率進行比較如表5-12
表5-12 工作轉速下（2985rpm），耦合前后軸系各軸承載荷、偏心率
| |
No |
負荷Kgf |
偏心率 |
| 耦合后 |
1# |
34.246 |
0.05536 |
| 2# |
592.35 |
0.50023 |
| 耦合前 |
1# |
94.17 |
0.14591 |
| 2# |
400.18 |
0.41771 |
G軸和電機軸通過聯軸器聯接耦合后，軸系各軸承負荷分配發生變化，引起軸承工作狀態的改變，進而影響到整個軸系各跨轉子的穩定性，從表5-12其中1#軸承負荷減少了60Kg，使用權得軸承的工作偏心減小，因此系統換轉速下降。
§5.7 結論
本章首先討論剛性支撐齒輪聯軸器軸系的系統模態、特征值。揭示了齒輪軸系彎扭耦合振動的特征，并說明齒輪聯軸器內外齒相對偏心（轉角、徑向），是造成齒輪聯軸器連接軸系彎扭耦合的主要原因。主要得出以下結論：
一）齒輪聯軸器連接軸系彎扭耦合后對應的特征值：
1.耦合后出現了與耦合前接近固有頻率，且比耦合前的值略高，耦合后相當于給系統增加了約束。
2.出現新的固有頻率，耦合頻率。
二）.齒輪聯軸器連接軸系彎扭耦合后對應的振型可以分為三種：
1.出現與耦合前對應的固有振型。
2.單純的彎曲耦合振型和單純的扭轉耦合振型。
3.彎扭振型相迭加的復合振型——彎扭耦合振型，齒輪聯軸器內外齒的對中情況對系統的彎扭影響很大，隨不對中量的增加耦合作用越明顯，這主要是由于齒輪聯軸器內外齒的靜態相對位移改變了齒輪聯軸器的剛度。
三）.提高了系統的剛支臨界轉速。
四）.其次對一臺實際機組進行模態分析和穩定性計算：
1.該機組轉子—軸承系統穩定性良好，系統失穩轉速為3600rpm。高于工作轉速20%。
2．齒輪聯軸器的引入改變了G軸兩端軸承的負荷分配。
3．齒輪聯軸器的引入改變了使系統失穩轉速發生改變。
